Giá đỡ bằng thép kênh chữ U mạ kẽm nhúng nóng

Giá đỡ bằng thép kênh chữ U mạ kẽm nhúng nóng của ZHONGTIAN được thiết kế cho các ứng dụng lắp quang điện dài hạn. Được làm từ thép kênh chữ U cán nóng Q235B hoặc Q355B và mạ kẽm theo GB/T 13912, nó kết hợp khả năng chống ăn mòn, độ bền kết cấu, lắp đặt có thể điều chỉnh và tùy chỉnh tại nhà máy. Nó phù hợp cho các trang trại năng lượng mặt trời trên mặt đất, PV nông nghiệp, PV câu cá, hệ thống trên mái nhà và nhà để xe năng lượng mặt trời.

Bảo vệ chống ăn mòn

Mạ kẽm nhúng nóng

Giá đỡ bằng thép kênh chữ U mạ kẽm nhúng nóng sử dụng lớp mạ kẽm nhúng nóng tạo thành lớp hợp kim kẽm-sắt với nền thép. Lớp phủ cung cấp độ bám dính mạnh mẽ và bảo vệ catốt chống lại hư hỏng bề mặt nhỏ.

Dữ liệu được cung cấp cho thấy khả năng chống phun muối hơn 500 giờ và bảo vệ lâu dài trong môi trường ven biển, muối kiềm, mưa axit và ẩm ướt. Trong điều kiện thích hợp, tuổi thọ sử dụng có thể đạt khoảng 25 năm với việc giảm thiểu việc bảo trì chống ăn mòn.

Độ bền xử lý

Các bộ phận mạ kẽm hỗ trợ quá trình cắt, uốn, đục lỗ và các quá trình xử lý khác tại nhà máy mà không dễ dàng bong tróc lớp phủ bảo vệ. Quá trình xử lý trước làm giảm sự biến đổi tại chỗ và nhu cầu xử lý chống ăn mòn thứ cấp.

Hiệu suất kết cấu

Vật liệu thép

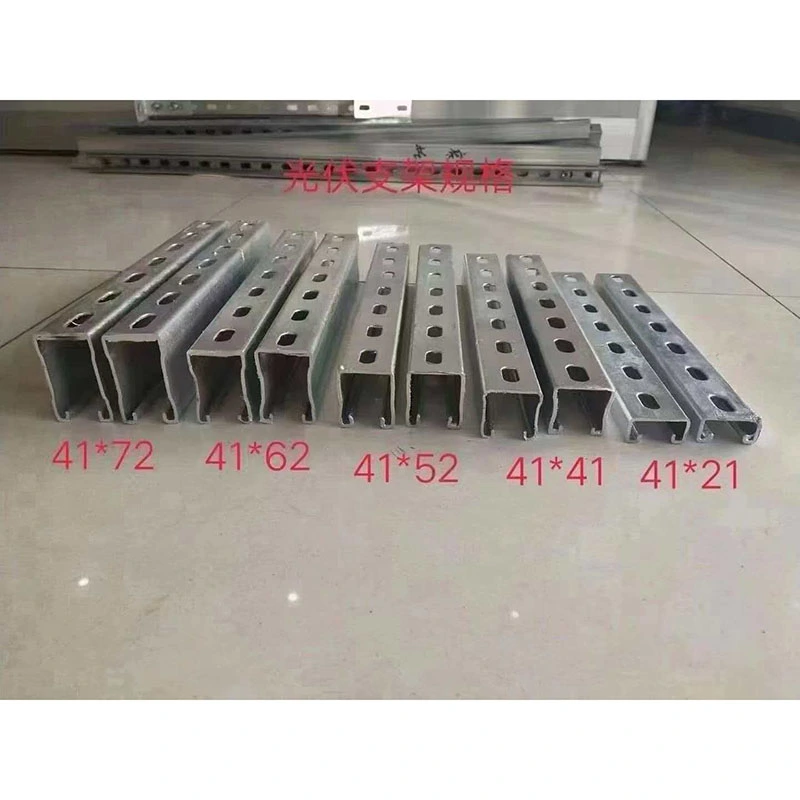

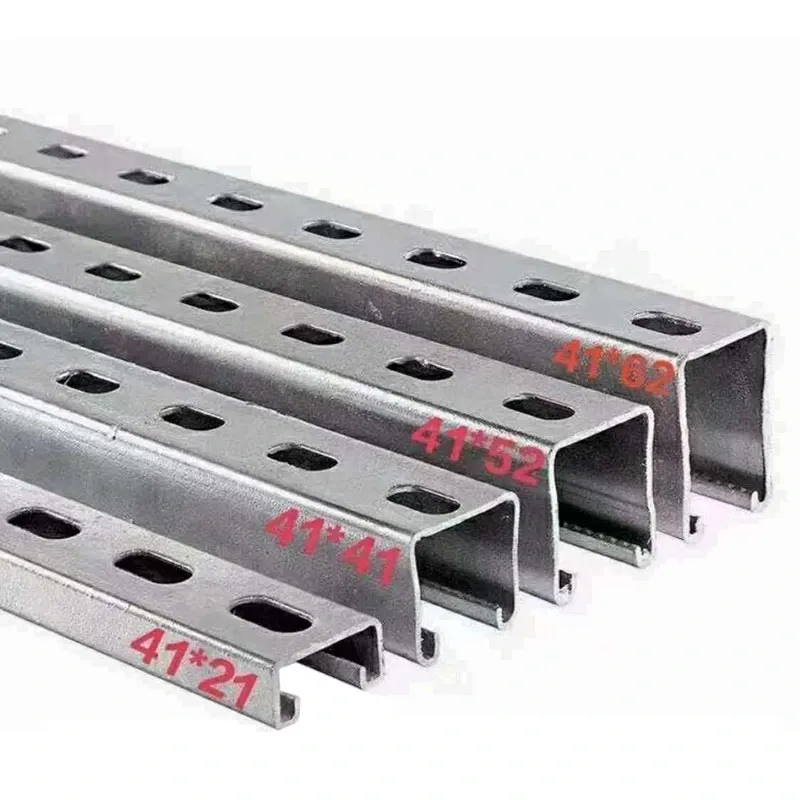

Thép kênh chữ U cán nóng Q235B và Q355B có sẵn theo yêu cầu tải trọng của dự án. Cấu hình hình chữ U mang lại khả năng chống uốn và xoắn tốt cho các cấu trúc hỗ trợ quang điện.

Khả năng chịu tải

Cấu trúc có thể được thiết kế để chịu được gió mạnh, tuyết dày và các tải trọng môi trường khác. Dữ liệu được cung cấp cho thấy khả năng chịu tải của một cột lên tới 1,5 tấn trong các điều kiện quy định.

Phạm vi nhiệt độ

Phạm vi hoạt động được cung cấp là khoảng -40°C đến 120°C. Thiết kế kết cấu thực tế nên xem xét nhiệt độ địa phương, gió, tuyết, nền móng và các điều kiện lắp đặt.

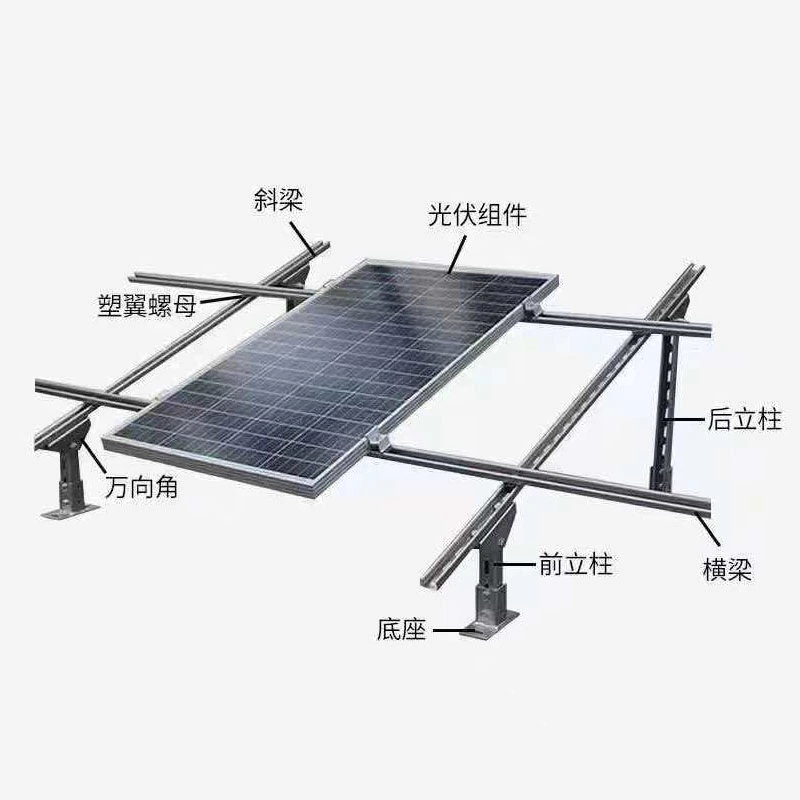

Cài đặt có thể điều chỉnh

Điều chỉnh độ nghiêng

Hệ thống hỗ trợ nhiều vị trí nghiêng từ 10° đến 60°, cho phép điều chỉnh góc lắp theo vị trí dự án và điều kiện mặt trời. Dữ liệu dự án được cung cấp chỉ ra rằng các góc được tối ưu hóa có thể cải thiện khả năng sản xuất hàng năm thêm 5%–8%, tùy thuộc vào điều kiện địa điểm.

Khả năng tương thích mô-đun

Cấu trúc trượt kênh chữ U hỗ trợ các bố cục mô-đun quang điện khác nhau và có thể được sử dụng với cả mô-đun một mặt và hai mặt. Khoảng cách mô-đun và vị trí lắp đặt có thể được điều chỉnh trong quá trình cài đặt.

Thích ứng địa hình

Cấu trúc mô-đun có thể phù hợp với mặt đất bằng phẳng, địa hình dốc, quang điện nông nghiệp, quang điện đánh cá và các địa điểm khác với độ cao hoặc điều kiện nền móng khác nhau.

Phương pháp cài đặt

lắp ráp bu lông

Giá đỡ bằng thép kênh chữ U mạ kẽm nhúng nóng sử dụng các lỗ đục lỗ tiêu chuẩn và ốc vít bằng thép không gỉ để lắp đặt bằng bu lông. Điều này làm giảm việc hàn tại chỗ và đơn giản hóa việc lắp ráp.

Trong điều kiện dự án phù hợp, phương pháp lắp đặt tiêu chuẩn hóa có thể rút ngắn thời gian xây dựng hơn 30%.

Nhà máy tiền xử lý

ZHONGTIAN có thể hoàn thành các hoạt động cắt, đục lỗ, uốn và lắp ráp trước khi vận chuyển. Điều này giúp giảm việc chế tạo tại chỗ và cải thiện hiệu quả lắp đặt.

Ứng dụng dự án

PV gắn trên mặt đất

Cấu hình cột đơn và cột đôi có thể được chọn theo kích thước mô-đun, khoảng cách móng, tải trọng gió và tải trọng tuyết.

PV nông nghiệp và đánh cá

Các công trình trên cao có thể cung cấp khoảng trống cần thiết cho các hoạt động nông nghiệp hoặc các dự án quang điện trên mặt nước trong khi vẫn duy trì sự ổn định về cấu trúc.

PV trên sân thượng và bãi đậu xe

Cấu trúc mái nhà nhẹ và cấu hình bãi đậu xe năng lượng mặt trời tích hợp có thể được tùy chỉnh theo điều kiện mái nhà, bố trí bãi đỗ xe, kích thước mô-đun và yêu cầu về kết cấu.

Chi phí vòng đời

Bảo trì thấp hơn

Mạ kẽm nhúng nóng giúp giảm nhu cầu loại bỏ rỉ sét và sơn lại thường xuyên so với các kết cấu mạ kẽm lạnh cơ bản. Điều này có thể giảm bớt công việc bảo trì dài hạn cho các dự án năng lượng mặt trời lớn.

Chi phí dài hạn

Mặc dù chi phí mua ban đầu có thể cao hơn các sản phẩm mạ kẽm nguội đơn giản, đánh giá chi phí cung cấp cho thấy rằng chi phí vòng đời có thể giảm hơn 30% trong các điều kiện áp dụng do yêu cầu bảo trì và thay thế thấp hơn.

Mua sắm tích hợp

Thành phần hoàn chỉnh

ZHONGTIAN có thể cung cấp thép kênh chữ U, thép kênh C, cọc đất, kẹp, khối chịu áp lực và ốc vít bằng thép không gỉ dưới dạng gói mua sắm tích hợp.

Cung cấp dự án

Tìm nguồn cung ứng trọn gói giúp các nhà thầu EPC và nhà tích hợp quang điện giảm bớt công việc phối hợp với nhà cung cấp, hậu cần, kiểm tra và quản lý đơn hàng.

Xử lý tùy chỉnh

Độ dài tùy chỉnh

Giá đỡ bằng thép kênh chữ U mạ kẽm nhúng nóng hỗ trợ độ dài tùy chỉnh theo bản vẽ dự án và yêu cầu lắp đặt.

Lỗ tùy chỉnh

Việc đột lỗ và định vị tại nhà máy có thể được điều chỉnh để phù hợp với các kẹp, thanh giằng, thanh ray và các bộ phận kết nối cụ thể.

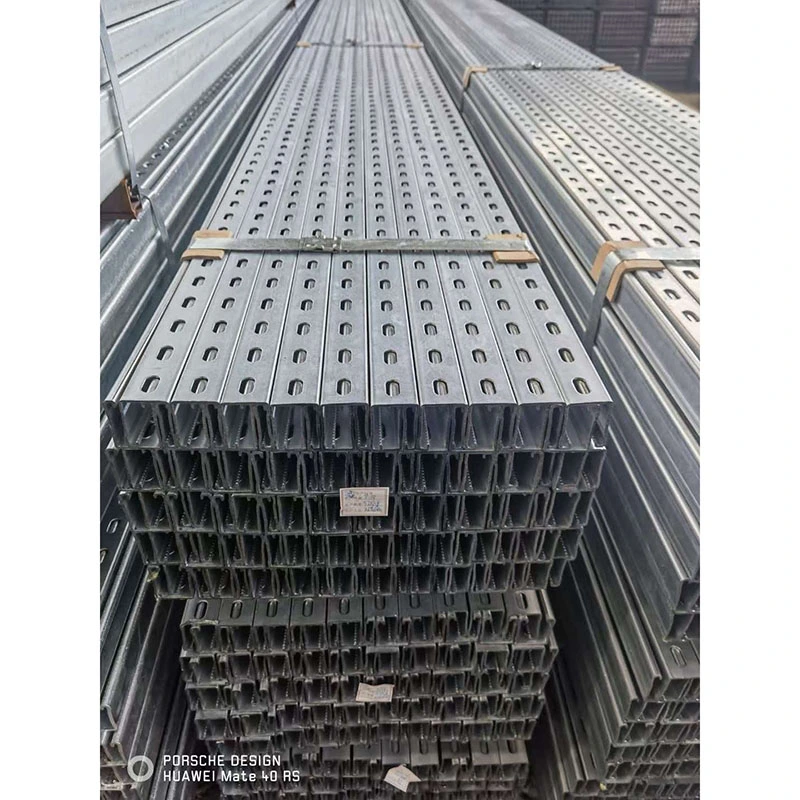

Giao hàng cắt sẵn

Các thành phần có thể được cắt sẵn và đóng gói theo các phần của dự án, giảm thiểu việc cắt tại chỗ và đơn giản hóa việc lắp đặt.

Câu hỏi thường gặp

Những loại thép nào có sẵn?

Thép kênh chữ U cán nóng Q235B và Q355B có sẵn. Việc lựa chọn phụ thuộc vào tải trọng dự án và tính toán kết cấu.

Tiêu chuẩn mạ kẽm nào được sử dụng?

Sản phẩm tuân theo yêu cầu GB/T 13912 dành cho sản phẩm thép mạ kẽm nhúng nóng.

Nó có thể được sử dụng ở các khu vực ven biển?

Đúng. Lớp phủ mạ kẽm thích hợp để bảo vệ chống ăn mòn ngoài trời, kể cả môi trường ven biển và ẩm ướt, khi thông số kỹ thuật của lớp phủ được lựa chọn phù hợp.

Phạm vi góc là gì?

Phạm vi điều chỉnh tiêu chuẩn là 10° đến 60%, tùy thuộc vào cấu hình kết cấu cuối cùng.

Có cần hàn tại chỗ không?

Không. Cấu trúc chính sử dụng các lỗ và kết nối bu lông được tiêu chuẩn hóa, giúp giảm nhu cầu hàn tại chỗ.

Độ dài tùy chỉnh có thể được cung cấp?

Đúng. ZHONGTIAN hỗ trợ độ dài tùy chỉnh, đục lỗ, uốn, cắt và xử lý nhà máy khác theo yêu cầu của dự án.
