Ống thép hàn dọc tường mỏng

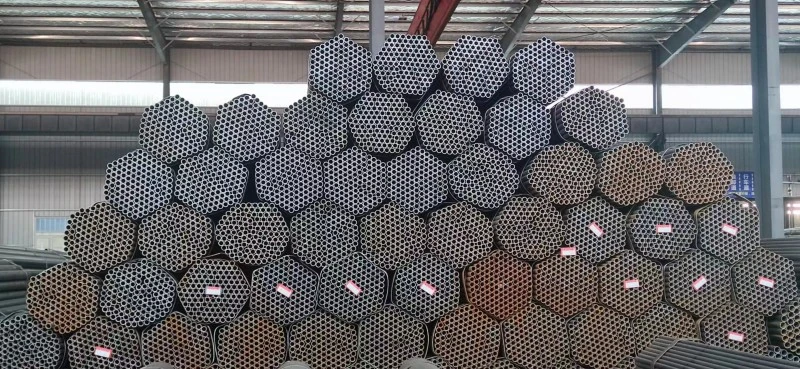

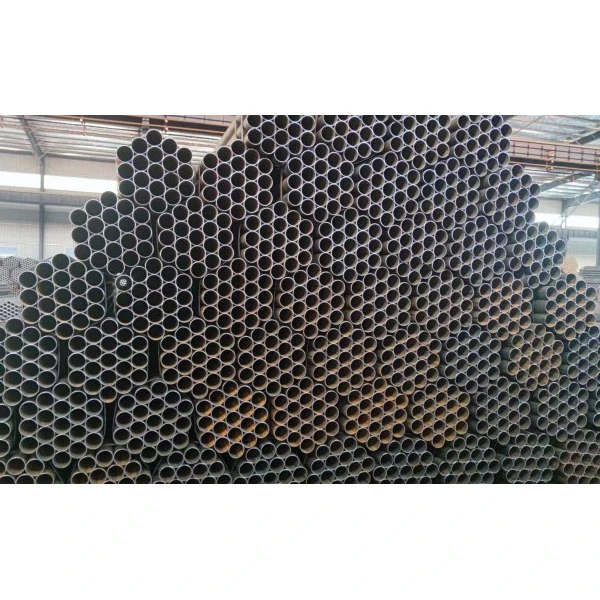

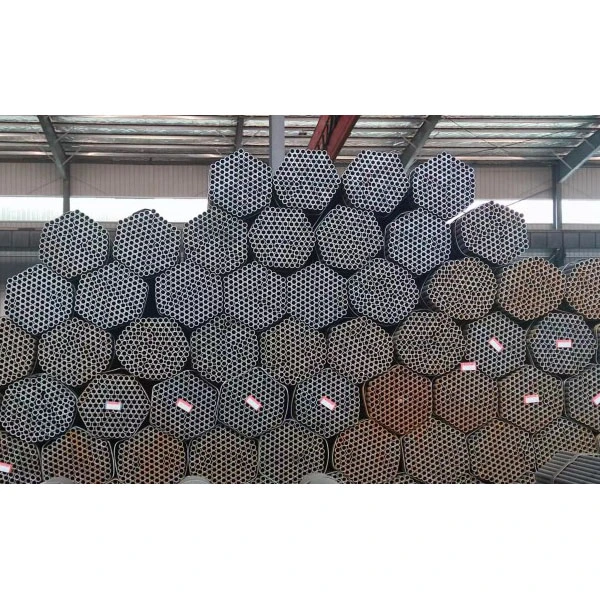

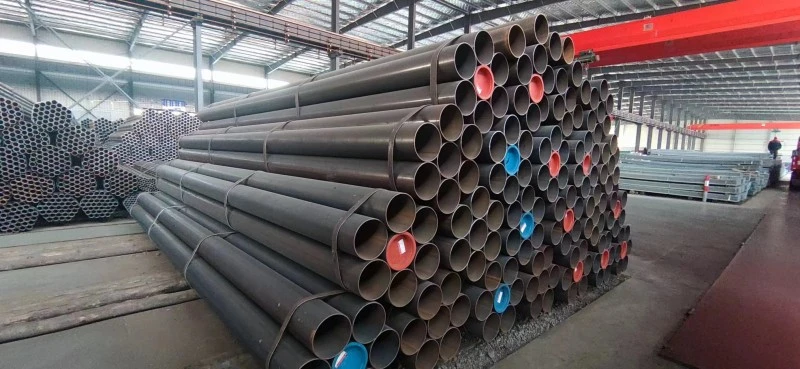

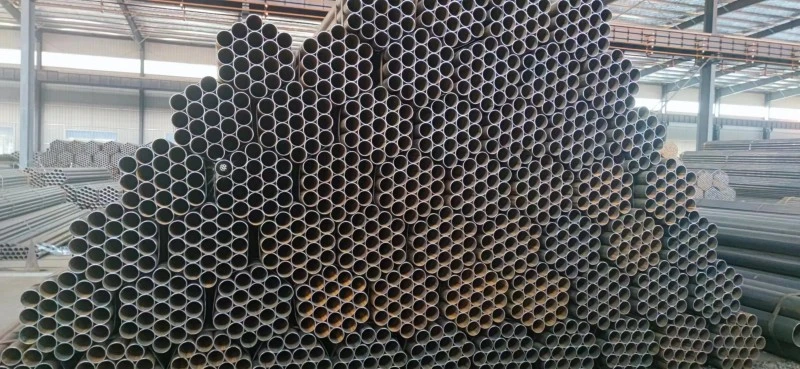

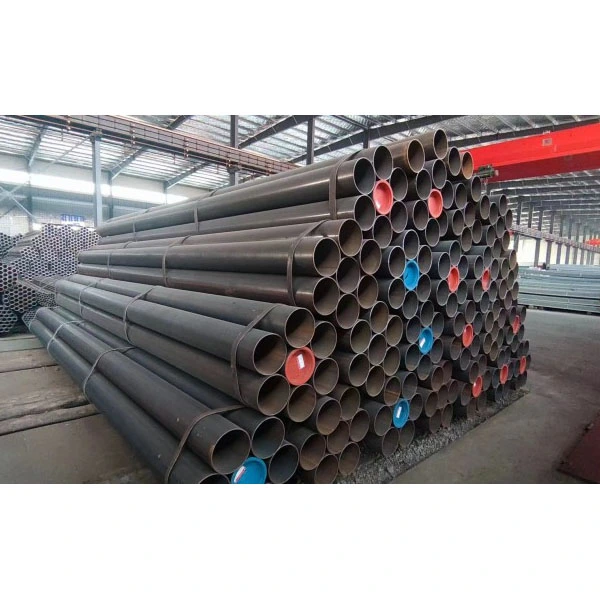

Ống thép hàn dọc tường mỏng Zhongtian là một ống thép nhẹ được làm từ thép dải hoặc thép tấm làm vật liệu cơ bản, được cán và sau đó hàn dọc theo một mối hàn dọc duy nhất.

- Độ dày thành: 1,0–6 mm

- Đường kính ngoài: Φ20–Φ610 mm (thông số chung Φ33–Φ426 mm)

- Chiều dài tiêu chuẩn: 6 mét, 12 mét, chiều dài tùy chỉnh cũng có sẵn

- Quy trình cốt lõi: Hàn điện trở cao tần (ERW/HFW)

- Tiêu chuẩn: GB/T 3091-2025, GB/T 13793-2016, ASTM A53

Vật liệu phổ biến và tính chất cơ học

Ống thép hàn dọc tường mỏng được làm bằng thép carbon chất lượng cao, cân bằng độ bền kết cấu và hiệu suất xử lý:

1 Q195: Giới hạn chảy ≥ 195 MPa, thích hợp làm giàn giáo, lan can và đường ống dẫn nước hạ áp

2 Q215A/B: Cường độ chảy ≥ 215 MPa, chủ yếu dùng để vận chuyển chất lỏng và đường ống kết cấu chung

3 Q235B: Cường độ chảy ≥ 235 MPa MPa, linh hoạt nhất, được sử dụng rộng rãi trong các ứng dụng xây dựng, cấp thoát nước và truyền khí.

4 Q355B: Giới hạn chảy ≥ 355 MPa, thích hợp cho các kết cấu chịu lực và chế tạo thiết bị cơ khí.

Quy trình sản xuất

Là một nhà sản xuất chuyên nghiệp, Zhongtian áp dụng quy trình sản xuất chính xác hoàn toàn tự động:

1. Tháo cuộn → San lấp mặt bằng → Cắt cạnh

2. Quy trình tạo hình: Được trang bị 7–9 bộ con lăn chuyển màu, lăn dần và tạo hình để tránh các vấn đề về tập trung ứng suất.

3. Hàn tần số cao: Tần số làm việc 100–500 kHz, cạnh trống của ống được làm nóng ngay lập tức đến 1300–1500oC để đạt được sự nóng chảy, sau đó liên kết luyện kim được hoàn thành bằng con lăn ép đùn. Hàn không cần kim loại phụ.

4. Loại bỏ hạt hàn → Ủ tần số trung bình để giảm căng thẳng → Định cỡ và làm thẳng

5. Cắt theo chiều dài → Kiểm tra hiệu suất → Xử lý chống ăn mòn → Đóng gói thành phẩm

- Tốc độ hàn: 20–30 m/phút, lên tới 60 m/phút

- Độ bền mối hàn: Không nhỏ hơn 90% độ bền vật liệu cơ bản

- Dung sai kích thước: Sai số đường kính ngoài ± 0,5 mm, độ đồng đều độ dày thành ≥98%

Ưu điểm cốt lõi

1. Nhẹ và tiết kiệm: Nhẹ hơn 20%–30% so với ống thép liền mạch có cùng thông số kỹ thuật, giảm chi phí tổng thể từ 15%–25%.

2. Kích thước chính xác: Bề mặt ống nhẵn, kiểm soát dung sai nghiêm ngặt, hiệu suất hàn và uốn nguội tuyệt vời và lắp đặt thuận tiện.

3. Năng lực sản xuất cao: Tốc độ hàn nhanh, dựa vào năng lực sản xuất quy mô lớn của nhà máy, cho phép cung cấp số lượng lớn và nhanh chóng.

4. Mối hàn ổn định: Phân bố ứng suất đơn giản trong một đường may thẳng duy nhất, ít bị chồng chất ứng suất nên có khả năng chống mỏi tốt hơn.

Hệ thống kiểm soát chất lượng

Kiểm tra nghiêm ngặt trong toàn bộ quá trình để đảm bảo an toàn sản phẩm:

- Kiểm tra thủy tĩnh hoàn toàn: Áp suất thử 2,5 MPa, giữ áp suất trong 1 phút không rò rỉ

- Kiểm tra không phá hủy: Kiểm tra dòng điện xoáy và kiểm tra siêu âm

- Thử nghiệm cơ học: Tiến hành nhiều thử nghiệm bao gồm thử nghiệm làm phẳng, loe và kéo

- Truy xuất nguồn gốc đầy đủ: Lưu giữ báo cáo nguyên liệu, số lô lò, hồ sơ sản xuất lô.

Lĩnh vực ứng dụng chính

Ống thép hàn dọc tường mỏng thích hợp cho các ứng dụng vận chuyển chất lỏng áp suất thấp và kết cấu nhẹ khác nhau:

1. Xây dựng công trình: Dầm và cột kết cấu thép, giàn giáo, giá đỡ tường rèm, tay vịn

2. Kỹ thuật đô thị: Đường ống cấp thoát nước, truyền khí áp suất thấp, ống phun nước chữa cháy

3. Nông nghiệp và bảo tồn nước: Đường ống tưới tiêu, đường ống bơm giếng sâu, đường ống xử lý nước

4. Máy móc và Công nghiệp nhẹ: Con lăn băng tải, vỏ động cơ, ống nội thất, thiết bị thể dục

5. Điện và Truyền thông: Ống bảo vệ cáp, ống dẫn, giá đỡ khay cáp

Trường hợp ứng dụng trong thế giới thực

Dự án tổ hợp thương mại lớn ở Thượng Hải (2024)

Yêu cầu của dự án: Mua 12.000 mét ống Q235B Φ48×3.0 mm để sử dụng làm ống đỡ giàn giáo và tường rèm, phù hợp với tiêu chuẩn GB/T 3091. Các đường ống phải nhẹ, chính xác về kích thước và được mạ kẽm nhúng nóng để chống ăn mòn.

Giải pháp Zhongtian: Sử dụng công nghệ hàn điện trở tần số cao để sản xuất Ống thép hàn dọc tường mỏng với độ dày lớp mạ kẽm không dưới 30 micromet.

Hiệu ứng ứng dụng

1. So với ống thép liền mạch, chi phí mua sắm tổng thể giảm 22%;

2. Dung sai đường kính ngoài được kiểm soát trong phạm vi ±0,3 mm, dẫn đến không có sản phẩm không phù hợp trong quá trình nghiệm thu tại chỗ;

3. Đầu ống được tiêu chuẩn hóa nâng cao hiệu quả lắp đặt lên 30%;

4. Trong 5 năm kể từ khi đưa vào vận hành, các đường ống không có dấu hiệu rỉ sét, biến dạng hoặc hư hỏng mối hàn.

Câu hỏi thường gặp

Câu hỏi 1: Ống thép hàn đường may thẳng thành mỏng Zhongtian có thể chịu được áp lực nào?

Trả lời: Sản phẩm này được thiết kế với áp suất 2,5 MPa, đáp ứng nhu cầu cấp nước, cấp khí, cấp khí nén và các ứng dụng kết cấu thông thường. Nó không được khuyến khích cho các ứng dụng áp suất cao hoặc nhiệt độ vượt quá 450oC.

Câu 2: Zhongtian đảm bảo chất lượng và độ tin cậy của mối hàn như thế nào?

Trả lời: Chúng tôi sử dụng phương pháp hàn điện trở tần số cao và kiểm soát chặt chẽ tất cả các thông số quy trình, đạt được độ bền mối hàn trên 90% vật liệu cơ bản. Tất cả các sản phẩm hoàn chỉnh đều trải qua thử nghiệm thủy tĩnh 100%, cũng như thử nghiệm không phá hủy dòng điện xoáy và siêu âm, và chỉ những sản phẩm vượt qua mới được xuất xưởng.

Câu 3: Thời gian giao hàng tiêu chuẩn và dịch vụ tùy chỉnh cho sản phẩm của chúng tôi là gì?

Trả lời: Đối với thông số kỹ thuật tiêu chuẩn là 6 mét và 12 mét, thời gian giao hàng là 7 đến 10 ngày. Chiều dài tùy chỉnh từ 1 đến 18 mét được cung cấp theo yêu cầu. Chúng tôi cũng cung cấp dịch vụ mạ kẽm nhúng nóng, sơn epoxy để chống ăn mòn và các dịch vụ xử lý đầu ống như vát mép, tạo ren và tạo mặt bích. Chúng tôi chấp nhận đơn đặt hàng thử nghiệm nhỏ và đơn đặt hàng số lượng lớn.
