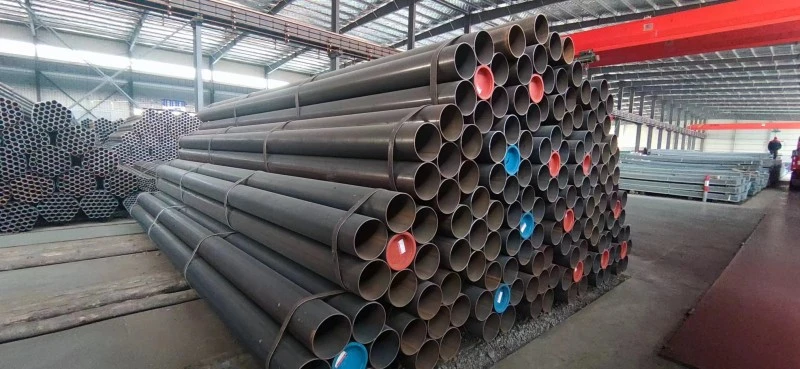

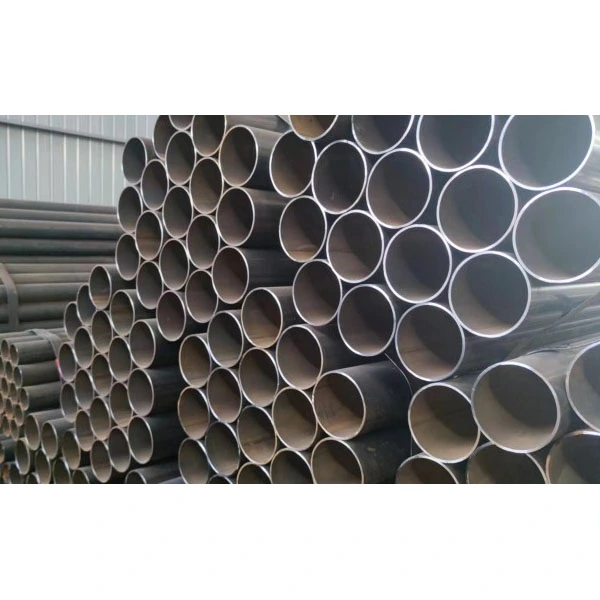

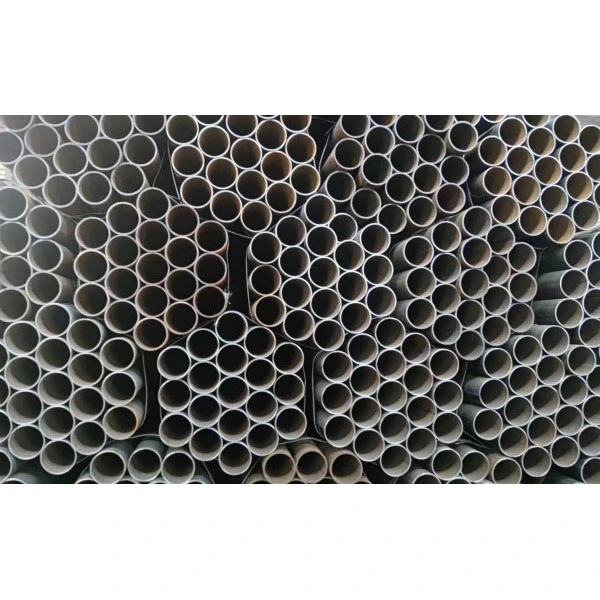

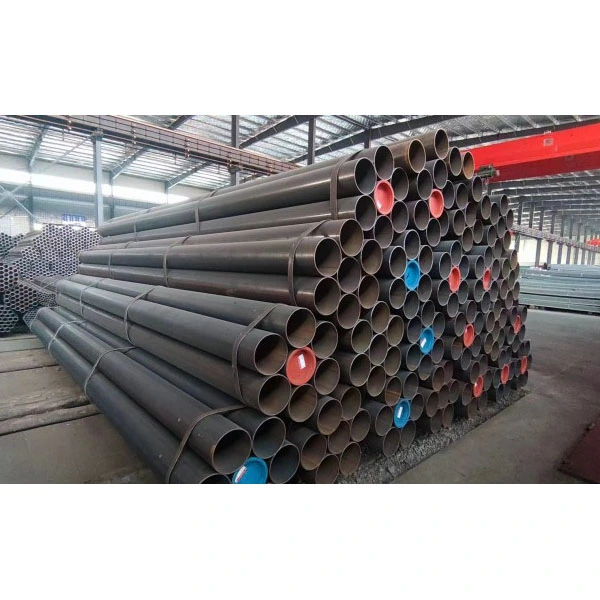

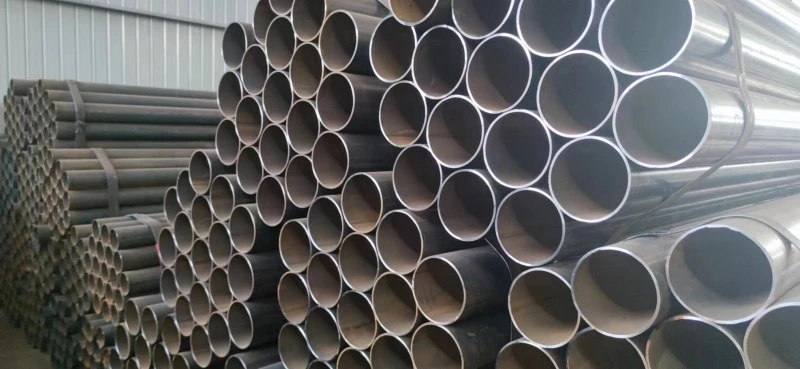

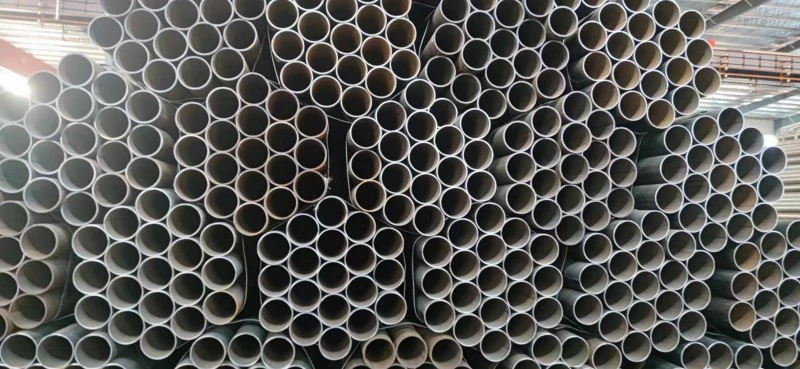

Ống thép hàn dọc tường dày

Ống thép hàn dọc tường dày Zhongtian được sử dụng trong các lĩnh vực chính như kỹ thuật hóa học và kỹ thuật hàng hải. Chúng tôi tuân thủ nghiêm ngặt tiêu chuẩn EEAT 2.0, tận dụng chất lượng sản phẩm hoàn thiện, kinh nghiệm dự án đã được chứng minh và các dịch vụ kỹ thuật toàn diện để cung cấp các giải pháp đường ống đáng tin cậy cho khách hàng toàn cầu.

Định nghĩa và thông số cơ bản

1. Định nghĩa sản phẩm

- Ống thành dày: Độ dày thành ≥ 8 mm

- Ống siêu dày có giá trị gia tăng cao: Độ dày thành ≥ 25 mm

- Phạm vi đường kính: Đường kính ngoài 219–2500 mm (thông số kỹ thuật chính thống 610–1420 mm)

- Phạm vi độ dày thành: 6–60 mm

- Chiều dài đơn tiêu chuẩn: 12 mét, ống siêu dài có thể tùy chỉnh từ 18 mét trở lên

2. Vật liệu thường dùng

- Thép cacbon: Q235B, Q355B/C/D/E, phù hợp với kết cấu thông thường và điều kiện làm việc thông thường

- Thép ống: L245–L555, API 5L X42–X80, chủ yếu vận chuyển dầu khí áp suất cao

- Thép hợp kim: 16Mn, ASTM A106 Gr.B, thích hợp làm việc ở môi trường nhiệt độ cao và áp suất cao

3. Tiêu chuẩn

- Tiêu chuẩn trong nước: GB/T 9711, GB/T 3091, SY/T 5037

- Tiêu chuẩn quốc tế: API 5L, ASTM A53, EN 10217

Hàn hồ quang chìm hai mặt (LSAW): Quy trình chính cho ống có thành dày đường kính lớn

1. Lựa chọn nguyên liệu thô: Sử dụng các tấm thép có độ dày trung bình đã vượt qua khả năng phát hiện khuyết tật, với độ dày tấm từ 6–60 mm.

2. Phay mép thép tấm: Các góc xiên hàn được gia công trên các mép của tấm thép để đảm bảo độ xuyên thấu của mối hàn và chất lượng mối hàn.

3. Uốn cạnh: Cả hai mặt của tấm thép đều được uốn trước để tránh nứt sau khi tạo hình.

4. Quy trình hình thành (Ba phương pháp chủ đạo)

- JCOE Forming: Quá trình dập từng bước loại J, loại C, loại O được hoàn thiện tuần tự, phù hợp với các loại ống có đường kính 406–1626 mm và độ dày thành 6–40 mm, mang lại hiệu quả chi phí cao và chất lượng ổn định.

- UOE Forming: Đầu tiên là dập hình chữ U, sau đó nối đường may hình chữ O và cuối cùng là giãn nở đường kính cơ học. Điều này mang lại độ tròn và độ chính xác kích thước tối ưu, đồng thời được sử dụng rộng rãi trong các dự án quan trọng như đường dây điện áp cao, đường vượt sông và các hoạt động dưới biển sâu. Thông số kỹ thuật đại diện: Mác thép X80, đường kính ngoài 1422 mm × độ dày thành 32,1 mm.

- Tạo hình cuộn RBE: Tạo hình cuộn liên tục phù hợp với ống có đường kính vừa và nhỏ, đáp ứng được cả sản phẩm tiêu chuẩn và thành dày, mang lại hiệu quả sản xuất vượt trội.

5. Hoạt động hàn: Sử dụng hàn hồ quang chìm hai mặt nhiều dây (thường là hàn bốn dây). Dòng hàn 800–1200A, điện áp 28–36V, tốc độ hàn 0,8–1,2 m/phút. Tất cả các mối hàn đều trải qua quá trình phát hiện khuyết tật bằng siêu âm (UT) + X quang (RT) 100% để loại bỏ các khuyết tật như vết nứt và phản ứng tổng hợp không hoàn toàn.

6. Sau điều trị

- Xử lý nhiệt: Các phương pháp xử lý bình thường hóa và tôi luyện giúp loại bỏ ứng suất dư trong đường ống và cải thiện độ bền tổng thể.

- Gia công hoàn thiện: Làm thẳng, cắt, vát mép và kiểm tra toàn bộ chiều.

- Kiểm tra thủy tĩnh: Kiểm tra áp suất tiêu chuẩn (10 MPa, 30 phút) để đảm bảo không rò rỉ.

- Bảo vệ chống ăn mòn: 3PE chống ăn mòn, sơn tĩnh điện epoxy, mạ kẽm nhúng nóng… thích hợp cho môi trường chôn lấp, ăn mòn.

Hàn điện trở tần số cao (ERW): Quy trình sản xuất phụ trợ

Quá trình này chủ yếu được sử dụng để sản xuất ống có đường kính vừa và nhỏ, áp dụng cho đường kính 20–610 mm và độ dày thành 1,2–12,7 mm. Nó mang lại hiệu quả sản xuất cao, chi phí có thể kiểm soát được, các mối hàn liên tục và đồng đều, ít khuyết tật hơn và hiệu suất bịt kín tuyệt vời.

Ưu điểm hiệu suất cốt lõi

1. Độ bền cao và khả năng chịu áp lực cao

Ống thép hàn dọc tường dày, dựa vào cấu trúc thành dày và nguyên liệu thô chất lượng cao, tự hào có cường độ năng suất không dưới 235 MPa, với loại thép X80 đạt 555 MPa. Nó có dải áp suất từ ​​10–30 MPa, có khả năng chống va đập và biến dạng tuyệt vời, đáp ứng yêu cầu của các ứng dụng chịu áp suất cao và tải nặng.

2. Chất lượng mối hàn ổn định và đáng tin cậy

Hàn hồ quang chìm hai mặt đạt độ ngấu sâu, hệ số hàn đạt 1,0; Hàn điện trở tần số cao mang lại khả năng bịt kín tuyệt vời. Cả hai quá trình đều phù hợp để vận chuyển phương tiện dễ cháy và nổ.

3. Độ chính xác kích thước cao

Độ lệch đường kính ngoài ≤ ±1% đường kính ống, độ lệch độ dày thành ≤ ±12,5% độ dày thành, độ elip ≤ 0,5% đường kính ống. Hiệu suất làm tròn và thẳng của nó vượt trội hơn so với ống hàn xoắn ốc, mang lại khả năng thích ứng cao hơn cho việc lắp đặt tại chỗ.

4. Lợi thế chi phí tổng thể đáng kể

Đối với các sản phẩm có thông số kỹ thuật lớn có đường kính ≥325 mm, hiệu quả sản xuất cao hơn nhiều so với ống thép liền mạch, giúp giảm chi phí tổng thể từ 30%–50%. So với ống hàn xoắn ốc, nó có độ bền dọc trục cao hơn, đường hàn ngắn hơn và rủi ro khuyết tật thấp hơn, khiến nó trở thành lựa chọn ưu tiên cho các đường dây truyền tải đường dài.

5. Phạm vi điều kiện hoạt động rộng rãi

Nó có thể chịu được các môi trường từ -40oC đến 450oC, đồng thời có khả năng chống mỏi và ăn mòn tuyệt vời, khiến nó phù hợp với nhiều môi trường khắc nghiệt khác nhau như biển sâu, băng vĩnh cửu và ăn mòn hóa học.

Lĩnh vực ứng dụng chính

1. Vận tải dầu khí: Đường ống dẫn dầu và khí tự nhiên áp suất cao, mạng lưới đường ống dẫn khí cao áp đô thị (sử dụng chủ yếu mác thép X70 và X80)

2. Năng lượng điện: Đường ống dẫn nước tuần hoàn nhà máy điện, đường ống khử lưu huỳnh, đường ống vận chuyển than nghiền, đầu nồi hơi nhiệt điện, ống thép áp lực trạm thủy điện

3. Tinh chế hóa học: Đường ống xử lý nhiệt độ cao và áp suất cao, đường ống vận chuyển môi trường dễ cháy nổ, đường ống xử lý nước thải

4. Kết cấu thép xây dựng: Ống móng cọc chịu lực cầu, cột nhà lớn, vỏ thép móng cọc, vỏ chắn hầm hầm

5. Kỹ thuật hàng hải: Nền tảng ngoài khơi, đường ống ngầm, móng cọc bến cảng và cầu cảng

6. Kỹ thuật đô thị: Mạng lưới đường ống sưởi ấm áp suất cao, các dự án cấp thoát nước và dẫn nước quy mô lớn, các đường ống cấu trúc phòng trưng bày đường ống tích hợp

Trường hợp thực tế: Dự án đào hầm lá chắn sông Dương Tử

Zhongtian cung cấp loại X80, Φ1422×32,1 mm UOE xử lý hồ quang chìm hai mặt hàn ống thép hàn dọc tường dày cho dự án trọng điểm Đường ống dẫn khí Đông-Tây—Dự án Đường hầm lá chắn sông Dương Tử. Nằm trong khu vực địa chất phức tạp, dự án này yêu cầu các đường ống có khả năng chịu áp lực cao và chiều dài một đoạn lên tới 18 mét (thông số kỹ thuật của tường siêu dài, cực dày). Tất cả các sản phẩm đều trải qua đầy đủ các thử nghiệm siêu âm, chụp X quang và thủy tĩnh, với tỷ lệ phát hiện khuyết tật mối hàn đạt 99,8%. Dự án này đã xác minh đầy đủ tính ổn định và độ tin cậy của Đường ống Zhongtian trong các dự án lớn đường dài, áp suất cao và xuyên sông.

Tiêu chuẩn kiểm tra và kiểm soát chất lượng

1. Kiểm tra không phá hủy: 100% mối hàn được kiểm tra siêu âm + chụp X quang, có khả năng phát hiện các khuyết tật có đường kính tương đương 2 mm, kiểm soát chặt chẽ các vết nứt, thiếu liền mạch và các vấn đề khác.

2. Kiểm tra đặc tính cơ học: Các thử nghiệm kéo, tác động ở nhiệt độ thấp (năng lượng va chạm -20oC ≥34 Joules), thử nghiệm uốn và làm phẳng được tiến hành theo từng đợt.

3. Kiểm tra kích thước: Đường kính ngoài, độ dày thành, hình bầu dục, độ thẳng và kích thước góc xiên đã được kiểm tra cho từng ống.

4. Thử nghiệm thủy tĩnh: Việc thử nghiệm áp suất được thực hiện theo đúng tiêu chuẩn ngành; ống được coi là đủ tiêu chuẩn nếu không có rò rỉ hoặc biến dạng dẻo.

Câu hỏi thường gặp

Câu hỏi 1: Làm thế nào để phân biệt giữa Ống thép hàn dọc tường dày và Ống hàn đường may thẳng tường mỏng?

Trả lời: Ngành công nghiệp lấy độ dày thành làm tiêu chí phân loại cốt lõi: Ống có độ dày thành ≥ 8 mm là ống hàn có thành dày, trong đó ≥ 25 mm là ống hàn có thành siêu dày, chủ yếu được sử dụng trong điều kiện áp suất cao và tải nặng; Ống có độ dày thành < 8 mm là ống hàn có thành mỏng, thường được sử dụng để vận chuyển chất lỏng áp suất thấp và kết cấu thông thường, có độ bền và khả năng chịu áp lực tương đối thấp hơn.

Câu hỏi 2: Tại sao ống hàn hồ quang chìm có đường may thẳng được ưa chuộng hơn ống hàn xoắn ốc cho các dự án đường dây cao thế?

Trả lời: Ống hàn hồ quang chìm có đường may thẳng chỉ có một đường hàn ngắn, dẫn đến độ bền trục cao hơn, độ tròn ổn định hơn và chất lượng tổng thể; trong khi ống hàn xoắn ốc có đường hàn dài hơn, dẫn đến khả năng xảy ra khuyết tật cao hơn và chỉ phù hợp với điều kiện áp suất trung bình và áp suất thấp và các công trình kết cấu thông thường. Vì vậy, ống hàn hồ quang chìm đường may thẳng được ưu tiên sử dụng cho các đường dây trung thế đường dài có điện áp cao.

Câu 3: Ống thép hàn dọc tường dày Zhongtian sở hữu những bằng cấp có thẩm quyền nào?

Trả lời: Các sản phẩm của chúng tôi tuân thủ nghiêm ngặt các tiêu chuẩn phổ biến trong nước và quốc tế như API 5L, GB/T 9711 và ASTM A53, đồng thời có các chứng nhận liên quan như CE và ISO. Là nhà cung cấp và sản xuất hợp pháp tại Trung Quốc, các cơ sở sản xuất của chúng tôi triển khai đầy đủ hệ thống quản lý chất lượng EEAT 2.0 và các sản phẩm của chúng tôi có trình độ chuyên môn hoàn chỉnh, đáp ứng yêu cầu tiếp cận của nhiều dự án kỹ thuật quốc tế khác nhau.
