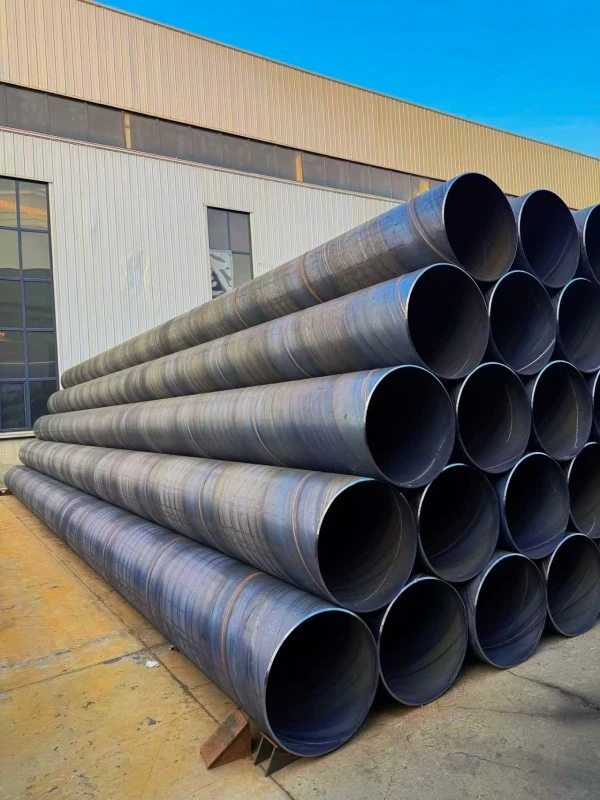

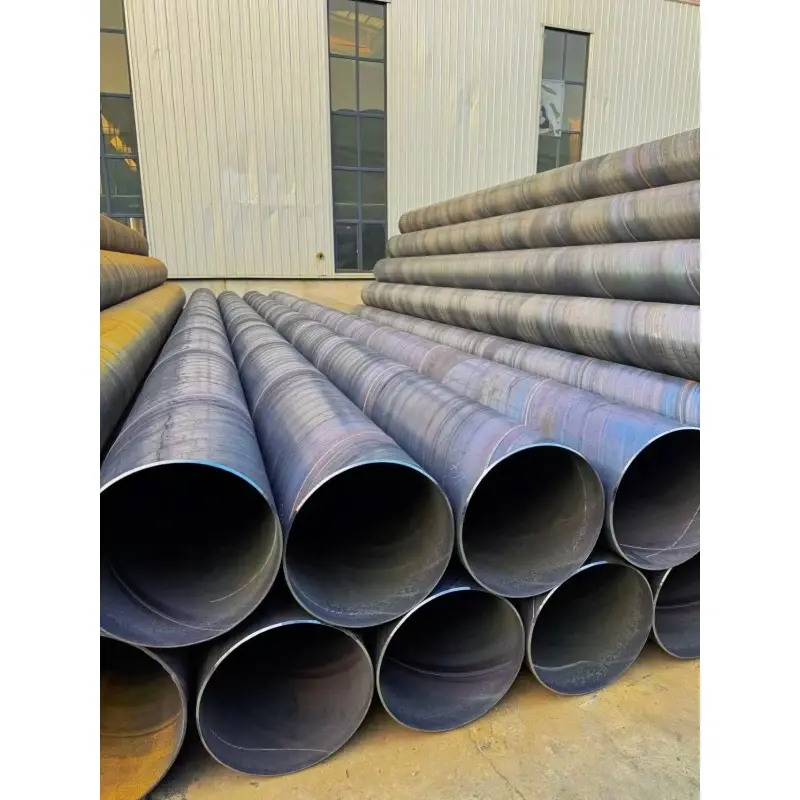

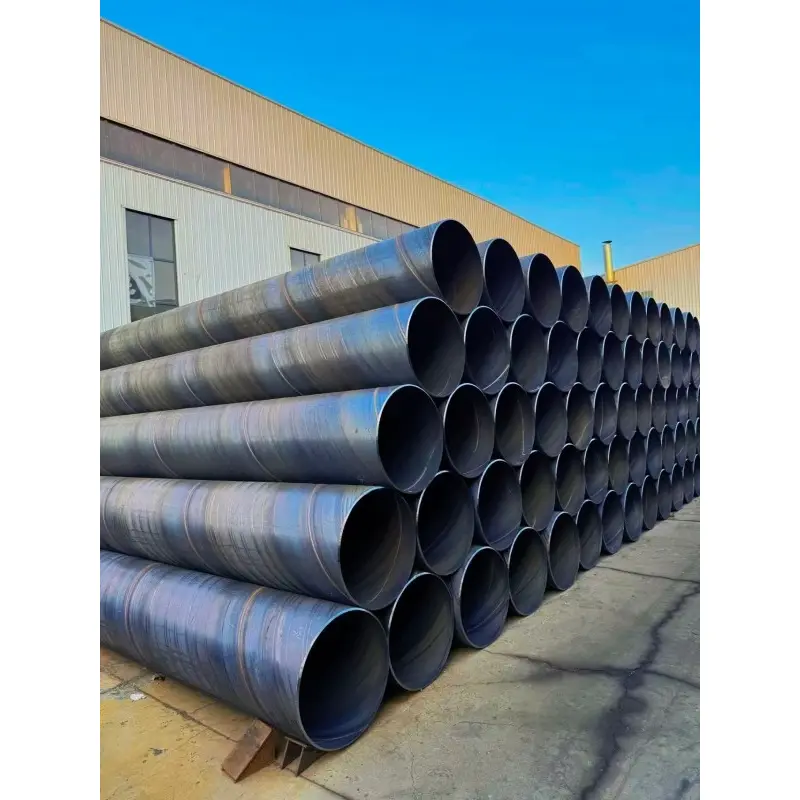

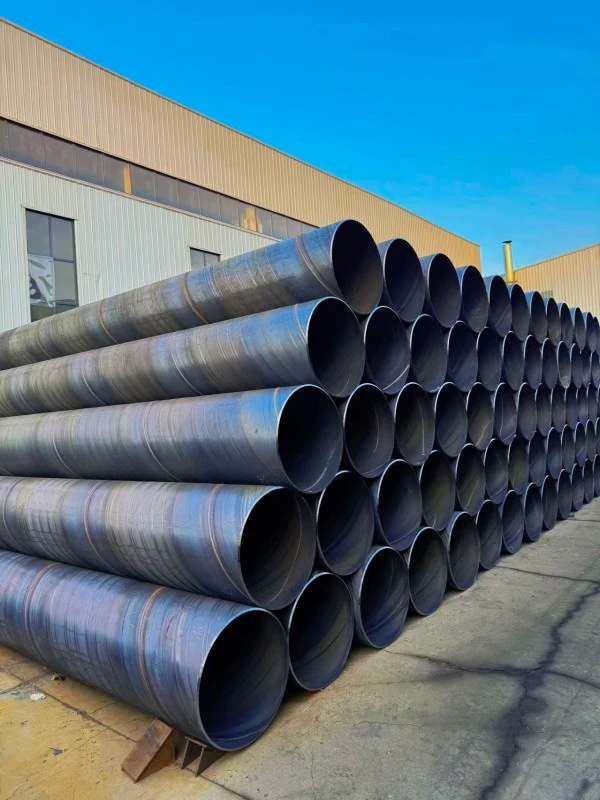

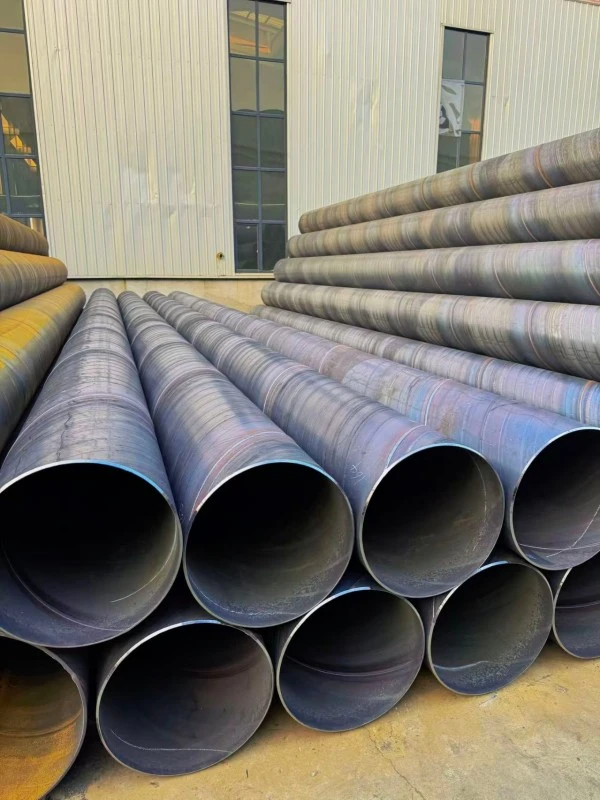

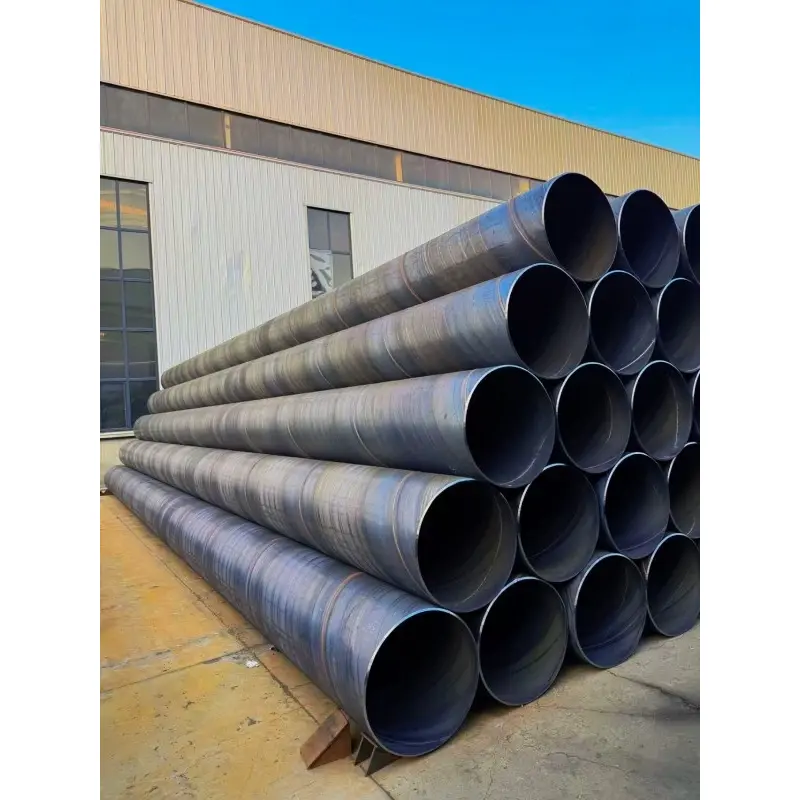

Ống thép hàn xoắn ốc đường kính lớn

Ống thép hàn xoắn ốc đường kính lớn được sản xuất bằng cách sử dụng các dải thép cán nóng làm nguyên liệu thô. Thông qua việc tạo hình xoắn ốc liên tục, hàn hồ quang chìm hai mặt bên trong và bên ngoài, thử nghiệm không phá hủy và thử nghiệm áp suất thủy lực, dải thép được chuyển thành ống thép hàn có đường kính lớn.

Sản phẩm được thiết kế chủ yếu cho các dự án yêu cầu năng lực vận chuyển lớn, lắp đặt đường ống đường dài và các ứng dụng kết cấu có đường kính lớn.

Trong ngành ống thép, đường kính ngoài ≥820mm (DN800) thường được coi là đường kính lớn. Ống có đường kính φ1420mm trở lên thường được phân loại là ống thép có đường kính siêu lớn.

Các tính năng chính của Ống thép SSAW đường kính lớn bao gồm khả năng sản xuất đường kính lớn, phân bố ứng suất cân bằng, khả năng chống biến dạng mạnh, hiệu quả vận chuyển cao và phù hợp cho các dự án kỹ thuật quy mô lớn.

Thông số kỹ thuật

Ưu điểm của ống thép SSAW đường kính lớn

1. Khả năng sản xuất đường kính siêu lớn vượt trội

Ưu điểm lớn nhất của Ống thép hàn xoắn ốc đường kính lớn là khả năng đạt được sản xuất đường kính lớn thông qua công nghệ hàn xoắn ốc.

So với ống thép liền mạch và một số ống hàn có đường may thẳng, việc sản xuất ống thép hàn xoắn ốc ít bị hạn chế bởi giới hạn đường kính. Nó có thể đạt được khả năng sản xuất ổn định các đường ống trên φ3000mm, khiến nó trở thành lựa chọn lý tưởng cho việc truyền tải nước quy mô lớn, mạng lưới đường ống đô thị và các dự án công nghiệp.

ZHONGTIAN cung cấp các giải pháp ống thép đường kính lớn tùy chỉnh theo yêu cầu của dự án, bao gồm đường kính, độ dày thành, loại vật liệu và các tùy chọn lớp phủ.

2. Hiệu suất vận chuyển cao cho các hệ thống dòng chảy lớn

Hệ thống đường ống có đường kính lớn thường được thiết kế để vận chuyển khối lượng lớn nước, khí đốt hoặc chất lỏng công nghiệp.

Ống thép SSAW đường kính lớn cung cấp diện tích dòng chảy bên trong lớn hơn, giảm lực cản dòng chảy và nâng cao hiệu quả vận chuyển. Đối với các dự án truyền tải đường dài, việc tăng đường kính ống có thể giảm số lượng đường ống song song cần thiết và tối ưu hóa đầu tư kỹ thuật tổng thể.

3. Hiệu suất kết cấu ổn định trong điều kiện phức tạp

Đường ống có đường kính lớn có thể chịu áp lực bên ngoài, chuyển động của đất và ứng suất lắp đặt trong quá trình vận hành.

Kết cấu hàn xoắn ốc giúp phân bổ ứng suất đều dọc thân ống, nâng cao khả năng chống biến dạng, độ lún nền móng và tải trọng bên ngoài. Điều này làm cho ống thép hàn xoắn ốc có đường kính lớn phù hợp với đường ống chôn và môi trường địa chất phức tạp.

4. Giảm thiểu việc hàn tại hiện trường và thi công nhanh hơn

Đối với các dự án đường ống đường dài, số lượng khớp nối hiện trường ảnh hưởng trực tiếp đến hiệu quả thi công và độ tin cậy vận hành.

Ống thép hàn xoắn ốc đường kính lớn có thể được cung cấp với chiều dài tiêu chuẩn dài hơn, thường là 12 mét, với chiều dài tùy chỉnh có sẵn theo yêu cầu của dự án. Đoạn ống dài hơn làm giảm các điểm hàn tại hiện trường, rút ​​ngắn thời gian thi công và giảm nguy cơ rò rỉ tiềm ẩn.

5. Hiệu suất kinh tế tốt hơn cho các dự án lớn

Các dự án kỹ thuật có đường kính lớn đòi hỏi phải xem xét toàn diện chi phí vật liệu, chi phí vận chuyển và hiệu quả lắp đặt.

So với ống thép liền mạch có đường kính lớn và một số ống có đường may thẳng, Ống thép SSAW đường kính lớn mang lại hiệu quả chi phí tốt hơn trong khi vẫn duy trì hiệu suất cơ học cần thiết, khiến nó được lựa chọn rộng rãi cho các dự án cơ sở hạ tầng lớn.

6. Lựa chọn vật liệu và độ dày của tường linh hoạt

Các môi trường kỹ thuật khác nhau đòi hỏi mức hiệu suất đường ống khác nhau.

ZHONGTIAN có thể cung cấp Ống thép hàn xoắn ốc đường kính lớn với các loại vật liệu và kết hợp độ dày thành khác nhau, cho phép khách hàng lựa chọn giải pháp phù hợp theo yêu cầu áp suất, điều kiện đất đai, phương tiện vận chuyển và môi trường dịch vụ.

Ứng dụng chính

1. Mạng lưới đường ống đô thị lớn

Ống thép hàn xoắn ốc đường kính lớn được sử dụng rộng rãi trong các hệ thống cấp nước đô thị, đường ống thoát nước, mạng lưới vận chuyển nước thải, hệ thống thu gom nước mưa và các dự án chuyển nước thành phố.

Công suất dòng chảy lớn và đặc điểm xây dựng kinh tế làm cho nó phù hợp với các dự án cơ sở hạ tầng lớn của thành phố đòi hỏi hoạt động lâu dài và hiệu suất ổn định.

2. Bảo tồn nước và Kỹ thuật thủy lực

Các dự án bảo tồn nước quy mô lớn đòi hỏi đường ống có khả năng vận chuyển cao và hiệu suất kết cấu đáng tin cậy.

Ống thép SSAW đường kính lớn thường được ứng dụng trong các đường ống nối hồ chứa, đường ống áp lực trạm bơm, hệ thống kiểm soát lũ, đường ống vượt sông và các dự án dẫn nước lớn.

3. Vận tải đường dài dầu khí

Đối với hệ thống vận chuyển dầu thô, khí tự nhiên, dầu tinh chế và thu gom mỏ dầu, đường ống có đường kính lớn giúp nâng cao hiệu quả vận chuyển.

Theo yêu cầu về áp suất của dự án và tiêu chuẩn đường ống quốc tế, các vật liệu như L245, L360, X52, X60 và X70 có thể được lựa chọn để đáp ứng các điều kiện đường ống khác nhau.

4. Nền móng cọc đường kính lớn và kỹ thuật hỗ trợ

Do kích thước lớn và độ ổn định về cấu trúc, Ống thép hàn xoắn ốc đường kính lớn có thể được sử dụng trong móng cầu, xây dựng cảng, nhà cao tầng, vỏ cọc đường kính lớn và các kết cấu đỡ tạm thời.

Nó cung cấp khả năng hỗ trợ đáng tin cậy và phù hợp cho các dự án yêu cầu các thành phần móng có đường kính lớn.

5. Đường ống thông gió và xử lý công nghiệp

Ống hàn xoắn ốc đường kính lớn cũng được sử dụng trong hệ thống thông gió công nghiệp, đường ống loại bỏ bụi, hệ thống nước làm mát nhà máy điện, đường ống tuần hoàn nhà máy hóa chất và hệ thống vận chuyển quy trình công nghiệp.

Thiết kế đường kính lớn giúp nâng cao năng lực vận chuyển và hỗ trợ vận hành công nghiệp hiệu quả.

6. Dự án đường hầm và hành lang tiện ích ngầm

Trong kỹ thuật ngầm, Ống thép SSAW đường kính lớn có thể được sử dụng cho các hành lang tiện ích toàn diện, hệ thống đường ống trong đường hầm và các ứng dụng giao thông ngầm.

Khả năng đường kính lớn của nó giúp cải thiện việc tích hợp đường ống và tối ưu hóa việc sử dụng không gian ngầm.

Quy trình sản xuất

1. Chuẩn bị dải thép

Quá trình sản xuất bắt đầu bằng các dải thép cán nóng được lựa chọn theo đường kính, độ dày thành và loại vật liệu yêu cầu.

Các dải thép được trải ra, làm phẳng và xử lý cạnh để đảm bảo kích thước tạo hình chính xác và điều kiện hàn ổn định.

2. Kiểm soát tạo hình xoắn ốc

Dải thép đã chuẩn bị liên tục được tạo thành hình ống xoắn ốc dưới các thông số sản xuất được kiểm soát.

Trong quá trình này, độ tròn của ống, độ chính xác của đường kính và độ ổn định hình thành được kiểm soát cẩn thận để đảm bảo thành phẩm đáng tin cậy.

3. Hàn hồ quang chìm hai mặt

Các đường nối xoắn ốc bên trong và bên ngoài được hàn bằng công nghệ hàn hồ quang chìm hai mặt.

Phương pháp hàn này mang lại khả năng xuyên thấu mối hàn ổn định, cường độ kết nối đáng tin cậy và hiệu suất cơ học ổn định cho các ứng dụng đường ống có đường kính lớn.

4. Kiểm tra và xử lý bề mặt

Sau khi hàn, mỗi ống đều trải qua các quy trình kiểm tra nghiêm ngặt, bao gồm kiểm tra siêu âm, kiểm tra bằng tia X, kiểm tra kích thước và kiểm tra áp suất thủy lực.

Theo yêu cầu của khách hàng, đường ống có thể được cung cấp vát mép, xử lý bề mặt và phủ lớp chống ăn mòn trước khi vận chuyển.

Bảo vệ chống ăn mòn và tuổi thọ sử dụng

1. Đường ống nước ngầm và thành phố

Đối với các dự án cấp thoát nước chôn lấp thông thường, Ống thép hàn xoắn ốc đường kính lớn có thể sử dụng lớp phủ nhựa than đá epoxy hoặc lớp phủ chống ăn mòn IPN8710.

Trong điều kiện lắp đặt phù hợp, tuổi thọ sử dụng thường có thể đạt 15–20 năm tùy thuộc vào môi trường đất và điều kiện bảo trì.

2. Đường ống truyền dẫn đường dài

Đối với các dự án truyền tải dầu, khí đốt và nước tiêu chuẩn cao, lớp phủ polyetylen ba lớp 3PE thường được lựa chọn.

Hệ thống lớp phủ này cung cấp khả năng chống ẩm, chống ăn mòn đất và hư hỏng bên ngoài tuyệt vời, với tuổi thọ hơn 30 năm trong điều kiện thích hợp.

3. Ứng dụng ngoài trời và công nghiệp

Đối với đường ống ngoài trời, hệ thống thông gió và kết cấu thép, lớp sơn lót chống gỉ kết hợp với sơn bề mặt có thể mang lại khả năng chống ăn mòn trong khí quyển hiệu quả.

Tuổi thọ sử dụng dự kiến ​​thường khoảng 10–15 năm tùy thuộc vào điều kiện môi trường.

4. Ứng dụng nền tảng tạm thời

Đối với các ứng dụng làm vỏ cọc tạm thời và xây dựng ngắn hạn, việc loại bỏ rỉ sét và xử lý sơn đơn giản có thể là đủ.

Phương pháp bảo vệ có thể được lựa chọn theo thời gian dự án và yêu cầu môi trường thực tế.

Hướng dẫn lựa chọn

1. Chọn đường kính theo yêu cầu dòng chảy

Việc lựa chọn đường kính của Ống thép hàn xoắn ốc có đường kính lớn phải dựa trên khả năng vận chuyển, tốc độ dòng chảy và thiết kế hệ thống cần thiết.

Đối với các ứng dụng dòng chảy lớn, ống thép có đường kính lớn DN800 trở lên thường được chọn để nâng cao hiệu quả vận chuyển và giảm số lượng đường ống.

2. Độ dày của tường phù hợp với áp suất và điều kiện lắp đặt

Áp suất làm việc cao hơn, độ sâu chôn sâu hơn và điều kiện địa chất phức tạp hơn đòi hỏi độ dày thành dày hơn.

Độ dày thành thích hợp nên được lựa chọn theo tính toán kỹ thuật thay vì chỉ chọn phương án dày nhất.

3. Chọn vật liệu theo ứng dụng

Đối với các dự án đô thị có áp suất thấp nói chung, Q235B thường được lựa chọn.

Đối với các ứng dụng có độ bền trung bình và cao, Q355B phù hợp. Đối với đường ống dẫn dầu, khí đốt, thép ống L245, L360, X52, X60, X70 được lựa chọn theo tiêu chuẩn yêu cầu.

4. Xem xét môi trường ăn mòn

Đối với các khu vực ven biển, môi trường muối và hệ thống vận chuyển phương tiện ăn mòn, nên chọn biện pháp bảo vệ chống ăn mòn ở mức độ cao hơn.

Lựa chọn lớp phủ thích hợp giúp kéo dài tuổi thọ và giảm yêu cầu bảo trì.

5. Tối ưu hóa chiều dài ống để đạt hiệu quả xây dựng

Đối với các dự án đường ống dẫn đường dài, đoạn ống dài hơn có thể làm giảm số điểm hàn tại hiện trường.

ZHONGTIAN có thể cung cấp chiều dài ống tùy chỉnh theo điều kiện vận chuyển và yêu cầu xây dựng.

Tại sao chọn ống thép hàn xoắn ốc đường kính lớn ZHONGTIAN?

1. Khả năng sản xuất ống đường kính lớn chuyên nghiệp

ZHONGTIAN là nhà sản xuất và cung cấp ống thép hàn xoắn ốc đường kính lớn chuyên nghiệp tại Trung Quốc, chuyên sản xuất ống thép SSAW đường kính lớn.

Với công nghệ hàn xoắn ốc tiên tiến và khả năng sản xuất linh hoạt, ZHONGTIAN hỗ trợ khách hàng các giải pháp tùy chỉnh cho các dự án cơ sở hạ tầng, công nghiệp và năng lượng.

2. Giải pháp kỹ thuật tùy chỉnh

ZHONGTIAN cung cấp các giải pháp tùy chỉnh bao gồm đường kính, độ dày thành, cấp vật liệu, chiều dài ống và xử lý chống ăn mòn.

Điều này cho phép khách hàng lựa chọn các sản phẩm ống thép đường kính lớn phù hợp với các môi trường hoạt động khác nhau.

3. Hệ thống kiểm soát chất lượng nghiêm ngặt

Từ kiểm tra nguyên liệu thô đến kiểm tra đường ống thành phẩm, ZHONGTIAN áp dụng các quy trình quản lý chất lượng nghiêm ngặt.

Thông qua kiểm tra siêu âm, kiểm tra bằng tia X, kiểm tra thủy lực và kiểm tra kích thước, mọi đường ống đều được sản xuất để đạt được chất lượng ổn định và hiệu suất đáng tin cậy.

Câu hỏi thường gặp

1. Sự khác biệt giữa ống xoắn ốc đường kính lớn và ống đường may thẳng đường kính lớn là gì?

Ống thép hàn xoắn ốc đường kính lớn chủ yếu được lựa chọn cho các đường ống đường dài, các dự án chôn lấp và hệ thống vận chuyển dòng chảy lớn vì khả năng sản xuất đường kính linh hoạt và lợi thế về chi phí.

Ống nối thẳng có đường kính lớn có thể có lợi thế trong một số ứng dụng đòi hỏi độ chính xác kích thước cao hoặc các điều kiện kỹ thuật cụ thể. Việc lựa chọn phải phụ thuộc vào yêu cầu của dự án.

2. Ống thép hàn xoắn ốc có đường kính lớn có thể được sử dụng trên mặt đất không?

Đúng. Ống thép SSAW đường kính lớn có thể được sử dụng cho các ứng dụng trên mặt đất khi thiết kế các kết cấu hỗ trợ phù hợp. Do ống có đường kính lớn có trọng lượng đáng kể nên khoảng cách đỡ, tính toán tải trọng và phương pháp lắp đặt phải tuân theo yêu cầu thiết kế kỹ thuật để tránh biến dạng.

3. Đường kính tối đa của ống thép hàn xoắn ốc có đường kính lớn là bao nhiêu?

ZHONGTIAN thường có thể sản xuất Ống thép hàn xoắn ốc có đường kính lớn lên tới φ3620mm (DN3600). Đối với các yêu cầu kỹ thuật đặc biệt, các thông số kỹ thuật đường kính lớn hơn tùy chỉnh có thể được thảo luận tùy theo điều kiện của dự án.
