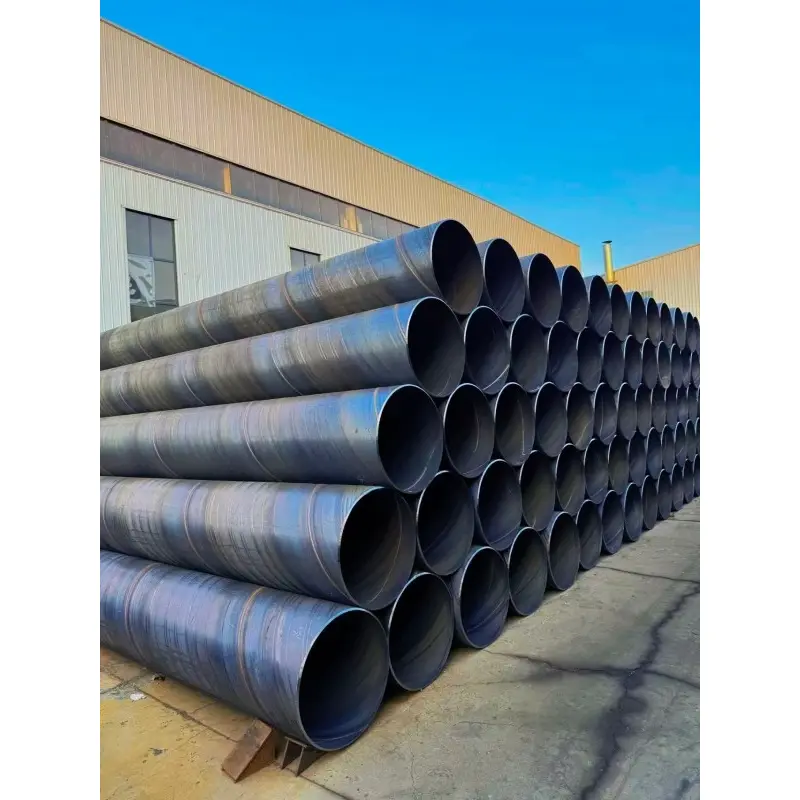

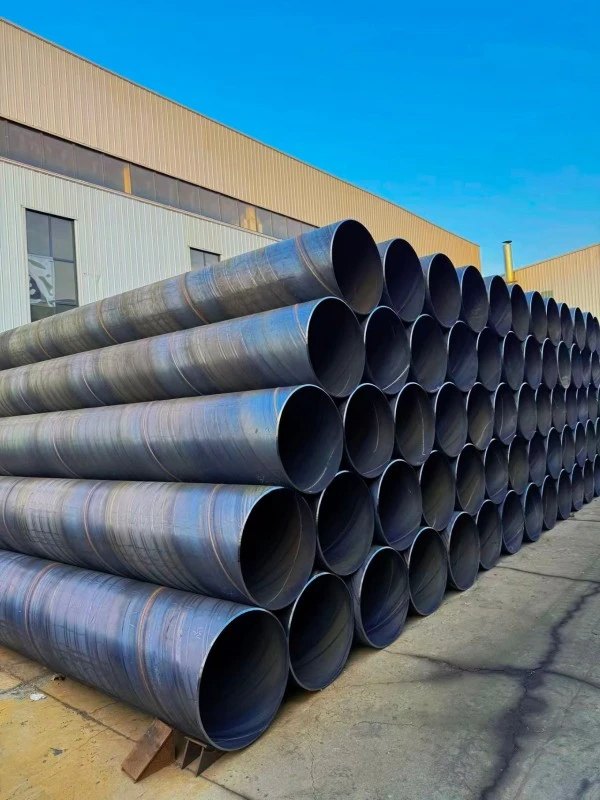

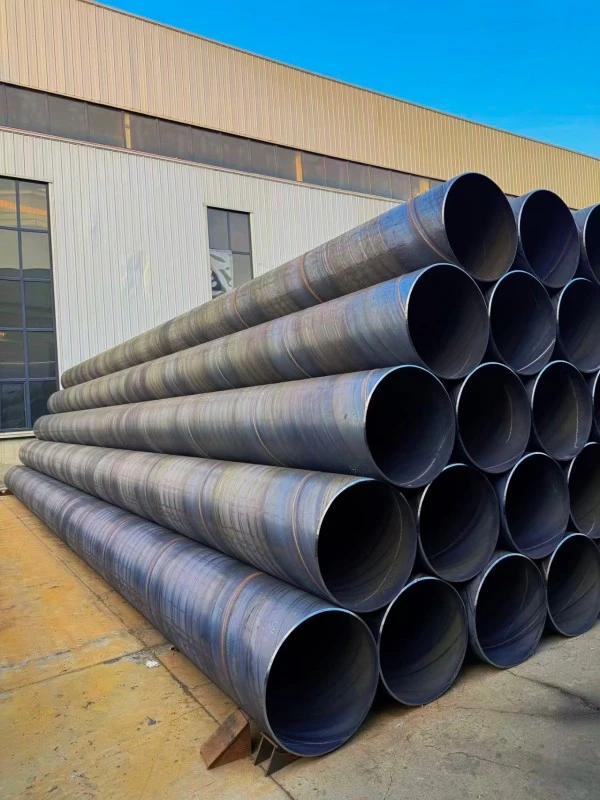

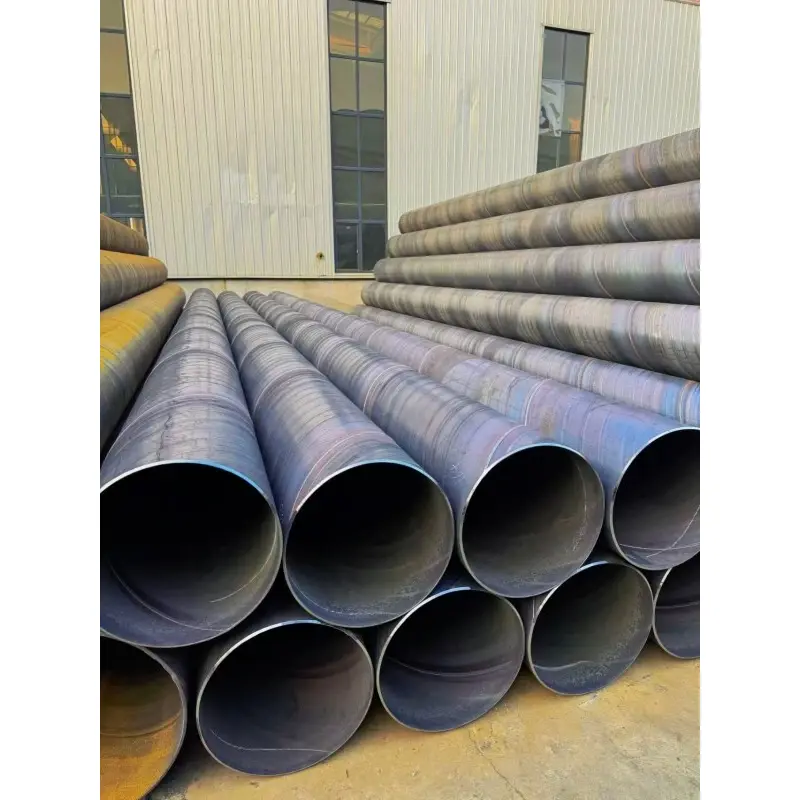

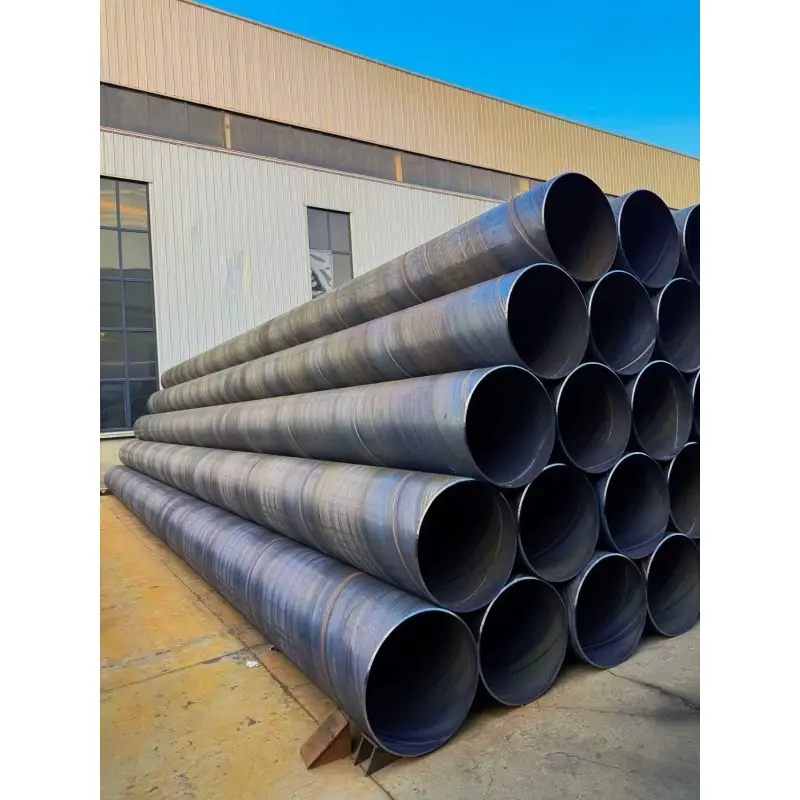

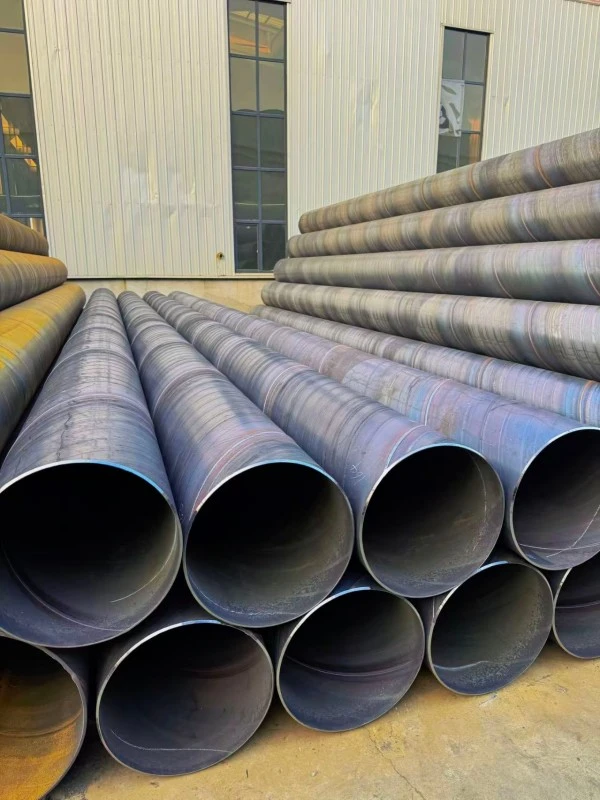

Ống thép hàn xoắn ốc tường mỏng

Ống thép hàn xoắn ốc tường mỏng, còn gọi là Ống thép SSAW tường mỏng, là một loại ống thép hàn có đường nối xoắn ốc được sản xuất bằng cách liên tục tạo thành các dải thép cán nóng thành hình xoắn ốc và hàn các đường nối bên trong và bên ngoài thông qua hàn hồ quang chìm hai mặt.

Các đặc điểm chính của sản phẩm này bao gồm độ dày thành mỏng, khả năng đường kính lớn, cấu trúc nhẹ, tỷ lệ sử dụng vật liệu cao và hiệu suất cơ học ổn định. So với ống thép hàn xoắn ốc có thành dày, ống thép SSAW thành mỏng chủ yếu được sử dụng trong các ứng dụng áp suất thấp, trong đó kết cấu nhẹ và vận hành kinh tế là quan trọng.

Trong ngành ống thép, các ống có độ dày thành 12mm và đường kính trên DN200 thường được phân loại là ống thép hàn xoắn ốc có thành mỏng. Độ dày thành ống thường được lựa chọn là khoảng 5 mm đối với ống DN200, 5–8 mm đối với ống DN300–DN800 và 8–12 mm đối với ống DN1000 và các ống có đường kính lớn hơn.

Thông số kỹ thuật chính

Ống thép hàn xoắn ốc tường mỏng do ZHONGTIAN cung cấp có đường kính ngoài từ φ219mm đến φ3620mm, bao gồm DN200 đến DN3600. Phạm vi đường kính được sử dụng phổ biến nhất là DN600–DN2000, đáp ứng yêu cầu của các dự án đường ống công nghiệp và đô thị quy mô lớn.

Độ dày thành có sẵn bao gồm 5 mm, 6 mm, 7 mm, 8 mm, 10 mm và 12 mm. Các loại vật liệu chính bao gồm Q235B, Q355B và L245 tùy theo các yêu cầu áp suất và điều kiện ứng dụng khác nhau.

Chiều dài ống tiêu chuẩn thường là 6–12 mét, trong khi chiều dài tùy chỉnh 15–18 mét cũng có thể được sản xuất theo yêu cầu của dự án. Các sản phẩm có thể được sản xuất theo tiêu chuẩn SY/T 5037, GB/T 9711.1 và API 5L PSL1.

Phạm vi áp suất làm việc bình thường là 0,6MPa, 1,0MPa và 1,6MPa, khiến chúng phù hợp với các hệ thống vận chuyển chất lỏng áp suất thấp và trung bình.

Các tính năng chính

1. Thiết kế gọn nhẹ và lắp đặt hiệu quả

Do độ dày thành ống giảm, Ống thép hàn xoắn ốc tường mỏng có trọng lượng thấp hơn đáng kể so với ống thép thành dày truyền thống có cùng đường kính. Cấu trúc nhẹ giúp giảm chi phí vận chuyển, yêu cầu nâng hạ và khối lượng công việc lắp đặt trong quá trình xây dựng đường ống quy mô lớn.

Đối với các dự án truyền tải nước đường dài, hệ thống đường ống đô thị và mạng lưới đường ống tạm thời, thiết kế gọn nhẹ giúp nâng cao hiệu quả xây dựng và giảm chi phí tổng thể của dự án. Nó đặc biệt thích hợp cho các dự án mà tốc độ lắp đặt và sự thuận tiện trong vận chuyển là những yếu tố quan trọng.

2. Độ cứng của vòng tốt và khả năng chống lún

Mặc dù Ống thép SSAW tường mỏng áp dụng thiết kế thành mỏng hơn nhưng cấu trúc hàn xoắn ốc của nó mang lại độ cứng vòng đáng tin cậy và khả năng chống biến dạng. Đường hàn xoắn ốc phân bổ ứng suất đồng đều hơn dọc theo thân ống, cải thiện khả năng chống chịu áp lực bên ngoài, chuyển động của đất và độ lún nền không đồng đều.

Đối với các ứng dụng đường ống chôn, cấu trúc này giúp duy trì hiệu suất ổn định trong điều kiện lắp đặt bình thường và giảm nguy cơ biến dạng do thay đổi mặt đất.

3. Bề mặt bên trong mịn và khả năng chống dòng chảy thấp

Quá trình hàn hồ quang chìm hai mặt mang lại chất lượng hàn ổn định và cải thiện tình trạng bề mặt bên trong của ống. So với các kết cấu hàn truyền thống, bề mặt bên trong của Ống thép hàn xoắn ốc tường mỏng có khả năng chống chảy thấp hơn.

Ưu điểm này làm cho nó phù hợp với vận chuyển nước, hệ thống thông gió, đường ống loại bỏ bụi và hệ thống tuần hoàn công nghiệp, nơi cần có sự chuyển động của chất lỏng hoặc không khí hiệu quả.

4. Giải pháp đường ống có đường kính lớn tiết kiệm

Ống thép hàn xoắn ốc tường mỏng cung cấp một giải pháp kinh tế cho các ứng dụng đường ống áp suất thấp đường kính lớn. So với ống thép liền mạch và một số ống hàn liền mạch, ống thép hàn xoắn ốc mang lại hiệu quả sử dụng vật liệu cao hơn và chi phí sản xuất thấp hơn.

Đối với các dự án cơ sở hạ tầng lớn có khoảng cách đường ống dài, sản phẩm này có thể giảm tiêu thụ thép, chi phí vận chuyển và đầu tư xây dựng một cách hiệu quả trong khi vẫn duy trì hiệu suất đáng tin cậy.

5. Kiểm tra và chất lượng hàn đáng tin cậy

Ống thép SSAW tường mỏng ZHONGTIAN được sản xuất bằng công nghệ hàn hồ quang chìm hai mặt tiên tiến kết hợp với quy trình kiểm soát chất lượng nghiêm ngặt.

Trong quá trình sản xuất, mỗi ống đều được kiểm tra kích thước, kiểm tra chất lượng mối hàn và kiểm tra áp suất thủy lực. Theo yêu cầu của khách hàng, có thể áp dụng thử nghiệm siêu âm và kiểm tra bằng tia X để xác minh hiệu suất hàn và đảm bảo chất lượng sản phẩm ổn định.

6. Khả năng sản xuất đường kính lớn linh hoạt

Một trong những ưu điểm chính của Ống thép hàn xoắn ốc thành mỏng là khả năng đạt được sản xuất đường kính lớn thông qua công nghệ tạo hình xoắn ốc.

So với ống thép liền mạch, ống thép hàn xoắn ốc có thể được sản xuất với đường kính lớn hơn với tính linh hoạt trong sản xuất và hiệu quả sử dụng vật liệu tốt hơn. Điều này làm cho chúng phù hợp với các dự án kỹ thuật nước, cơ sở hạ tầng đô thị và đường ống công nghiệp quy mô lớn.

Ứng dụng sản phẩm

1. Đường ống cấp thoát nước thành phố

Ống thép hàn xoắn ốc tường mỏng được sử dụng rộng rãi trong các hệ thống cấp thoát nước đô thị, bao gồm đường ống dẫn nước đô thị, mạng lưới thoát nước mưa, đường ống nước thải và các dự án dẫn nước.

Do khả năng đường kính lớn, kết cấu nhẹ và chi phí kinh tế, loại ống thép SSAW này cung cấp giải pháp hiệu quả cho việc xây dựng đường ống đô thị đường dài. Nó có thể giảm bớt khó khăn khi lắp đặt đồng thời đáp ứng các yêu cầu vận chuyển chất lỏng khối lượng lớn.

2. Hệ thống thông gió và loại bỏ bụi công nghiệp

Ống thép SSAW tường mỏng thường được ứng dụng trong hệ thống thông gió công nghiệp, đường ống xả nhà máy, hệ thống thu gom bụi và mạng lưới cấp không khí.

Đường kính lớn và bề mặt bên trong nhẵn giúp giảm sức cản của luồng không khí và cải thiện hiệu quả vận chuyển. Nó phù hợp cho các nhà máy, nhà xưởng và cơ sở công nghiệp cần giải pháp thông gió và loại bỏ bụi đáng tin cậy.

3. Thủy lợi nông nghiệp và kỹ thuật nước

Ống thép hàn xoắn ốc tường mỏng thích hợp cho các hệ thống tưới tiêu nông nghiệp, vận chuyển nước hồ chứa, thoát nước kiểm soát lũ và các dự án kỹ thuật nước áp suất thấp khác.

Thiết kế đường kính lớn cho phép truyền nước hiệu quả trên quãng đường dài, đồng thời kết cấu nhẹ giúp giảm chi phí lắp đặt và vận chuyển so với các giải pháp ống thép nặng hơn.

4. Mạng lưới đường ống tạm thời

Do đặc tính nhẹ và lắp đặt thuận tiện, Ống thép hàn xoắn ốc tường mỏng thường được sử dụng cho các ứng dụng đường ống tạm thời, bao gồm cấp nước tại công trường, hệ thống thoát nước tạm thời và các dự án kỹ thuật ngắn hạn.

So với các giải pháp đường ống cố định, nó mang lại lợi thế về kiểm soát chi phí, tốc độ lắp đặt và tính linh hoạt khi đường ống cần được di dời hoặc dỡ bỏ sau khi hoàn thành dự án.

5. Ứng dụng kết cấu nhẹ

Ống thép hàn xoắn ốc tường mỏng cũng có thể được sử dụng trong các ứng dụng kết cấu nhẹ như nền nhà kính lớn, cột đỡ, giá đỡ tạm thời và các kết cấu phụ trợ công nghiệp.

Tuy nhiên, nó chủ yếu phù hợp cho các ứng dụng không chịu tải chính và không nên thay thế ống thép kết cấu nặng trong các dự án đòi hỏi độ bền cơ học cao hoặc điều kiện chịu tải khắc nghiệt.

6. Vận chuyển chất lỏng công nghiệp áp suất thấp

Ống thép SSAW tường mỏng có thể được sử dụng cho các hệ thống vận chuyển chất lỏng công nghiệp áp suất thấp, bao gồm đường ống nước tuần hoàn, đường ống nhánh sưởi ấm và vận chuyển chất lỏng công nghiệp nói chung.

Đối với các ứng dụng có áp suất làm việc dưới 1,6MPa, sản phẩm này mang lại sự cân bằng thực tế giữa hiệu suất, hiệu quả lắp đặt và chi phí dự án.

Quy trình sản xuất

1. Chuẩn bị cuộn thép và xử lý cạnh

Việc sản xuất ống thép hàn xoắn ốc tường mỏng bắt đầu bằng thép cuộn cán nóng chất lượng cao. Các cuộn thép được tháo cuộn, san phẳng và xử lý thông qua phay cạnh để đảm bảo kích thước tạo hình chính xác và điều kiện hàn ổn định.

Việc chuẩn bị nguyên liệu thô đúng cách giúp cải thiện độ chính xác của đường ống, tính nhất quán của mối hàn và độ tin cậy tổng thể của sản phẩm.

2. Quá trình tạo hình xoắn ốc

Trong quá trình sản xuất, dải thép đã qua xử lý đi vào thiết bị tạo hình và được định hình liên tục thành kết cấu ống xoắn ốc theo góc tạo hình đã thiết kế.

Công nghệ tạo hình xoắn ốc cho phép các nhà sản xuất sản xuất ống thép có đường kính lớn với thông số kỹ thuật linh hoạt đồng thời duy trì việc sử dụng vật liệu hiệu quả.

3. Hàn hồ quang chìm hai mặt

Các đường nối xoắn ốc bên trong và bên ngoài được hàn bằng công nghệ hàn hồ quang chìm hai mặt.

Phương pháp hàn này cho độ ngấu sâu, độ bền mối hàn ổn định và tính năng cơ học tốt. Quá trình hàn đảm bảo rằng đường may xoắn ốc có thể chịu được áp suất vận hành và điều kiện sử dụng bình thường.

4. Kiểm tra không phá hủy và kiểm tra chất lượng

Sau khi hàn, Ống thép SSAW tường mỏng trải qua các quy trình kiểm tra nghiêm ngặt, bao gồm kiểm tra siêu âm, kiểm tra bằng tia X, đo kích thước và xác minh chất lượng mối hàn.

ZHONGTIAN tuân theo các quy trình kiểm tra có kiểm soát để đảm bảo rằng mọi đường ống đều đáp ứng yêu cầu của khách hàng về độ bền, độ chính xác và độ tin cậy.

5. Kiểm tra áp suất thủy lực

Thử nghiệm thủy lực được thực hiện trên các đường ống đã hoàn thiện để xác minh khả năng chịu áp lực và hiệu suất rò rỉ.

Các đường ống được thử nghiệm trong các điều kiện áp suất quy định, đảm bảo vận hành đáng tin cậy trong quá trình vận chuyển nước và các chất lỏng áp suất thấp khác.

6. Cắt, phủ và xử lý cuối cùng

Sau khi kiểm tra, ống được cắt theo chiều dài yêu cầu của khách hàng và chuẩn bị giao hàng.

Theo các môi trường ứng dụng khác nhau, ZHONGTIAN có thể cung cấp các giải pháp bảo vệ bề mặt tùy chỉnh bao gồm lớp phủ epoxy, lớp phủ IPN8710 và lớp phủ chống ăn mòn 3PE.

So sánh với các ống thép khác

1. Ống hàn xoắn ốc tường mỏng và ống hàn xoắn ốc tường dày

Ống thép hàn xoắn ốc tường mỏng được thiết kế chủ yếu cho các ứng dụng áp suất thấp với độ dày thành thường từ 5–12mm, trong khi ống thép hàn xoắn ốc tường dày được sử dụng cho các ứng dụng kết cấu nặng hơn và áp suất cao hơn.

So với ống hàn xoắn ốc có thành dày, sản phẩm có thành mỏng mang lại trọng lượng thấp hơn, lắp đặt dễ dàng hơn và hiệu quả chi phí tốt hơn, trong khi ống có thành dày mang lại khả năng chịu áp lực cao hơn cho các môi trường đòi hỏi khắt khe.

2. Ống hàn xoắn ốc tường mỏng và ống hàn thẳng

So với ống hàn đường may thẳng, Ống thép SSAW tường mỏng có lợi thế về khả năng sản xuất đường kính lớn và tính linh hoạt trong sản xuất.

Ống thép hàn xoắn ốc có thể đạt đường kính trên φ3000mm, trong khi ống có đường nối thẳng thường bị hạn chế hơn về phạm vi đường kính. Do đó, Ống thép hàn xoắn ốc tường mỏng thường được lựa chọn cho các dự án đường ống đô thị và kỹ thuật nước quy mô lớn.

3. Ống hàn xoắn ốc tường mỏng và ống thép liền mạch

So với ống thép liền mạch, Ống thép hàn xoắn ốc tường mỏng mang lại hiệu quả chi phí tốt hơn cho các ứng dụng áp suất thấp đường kính lớn.

Ống thép liền mạch chủ yếu được sử dụng trong các ứng dụng áp suất cao và đặc biệt, trong khi ống hàn xoắn ốc phù hợp hơn cho các dự án cơ sở hạ tầng yêu cầu đường kính lớn, vận chuyển tiết kiệm và lắp đặt hiệu quả.

Bảo vệ chống ăn mòn và tuổi thọ sử dụng

1. Bảo vệ đường ống dẫn nước chôn

Đối với các ứng dụng cấp thoát nước ngầm, Ống thép hàn xoắn ốc tường mỏng có thể được xử lý bằng lớp phủ nhựa than đá epoxy hoặc lớp phủ chống ăn mòn IPN8710.

Trong điều kiện lắp đặt phù hợp, tuổi thọ sử dụng dự kiến ​​có thể đạt khoảng 15–20 năm tùy thuộc vào môi trường đất và điều kiện bảo trì.

2. Bảo vệ hệ thống thông gió trong nhà

Đối với hệ thống thông gió, thoát khí và vận chuyển hàng không công nghiệp trong nhà, việc bảo vệ bề mặt thường bao gồm lớp phủ chống gỉ hoặc xử lý mạ kẽm lạnh.

Phương pháp bảo vệ này cung cấp đủ khả năng chống ăn mòn cho môi trường trong nhà và có thể đạt được tuổi thọ sử dụng khoảng 10–15 năm.

3. Bảo vệ đường ống ngầm yêu cầu cao

Đối với các dự án yêu cầu khả năng chống ăn mòn mạnh hơn, Ống thép SSAW tường mỏng có thể được cung cấp lớp phủ chống ăn mòn 3PE.

Hệ thống phủ polyetylen ba lớp giúp tăng cường khả năng bảo vệ chống lại độ ẩm, ăn mòn đất và các yếu tố môi trường bên ngoài, với tuổi thọ sử dụng tiềm năng là 25–30 năm trong điều kiện thích hợp.

Hướng dẫn lựa chọn

1. Chọn theo áp suất làm việc

Việc lựa chọn Ống thép hàn xoắn ốc tường mỏng trước tiên phải xem xét áp suất vận hành của hệ thống đường ống.

Đối với các ứng dụng có áp suất làm việc 1,6MPa, ống thép hàn xoắn ốc thành mỏng thường phù hợp. Đối với điều kiện áp suất cao hơn trên 2,5MPa, nên sử dụng ống thép hàn xoắn ốc có thành dày hoặc các giải pháp ống cường độ cao khác.

2. Chọn theo đường kính và độ dày của tường

Độ dày thành yêu cầu phải được lựa chọn theo đường kính ống, điều kiện vận hành và môi trường lắp đặt.

Ví dụ: đường ống DN600 thường sử dụng độ dày thành 6–8mm, đường ống DN1000 thường sử dụng độ dày thành 8–10mm và đường ống DN1500 hoặc đường kính lớn hơn thường yêu cầu độ dày thành 10–12mm.

3. Chọn theo loại vật liệu

Q235B thường được chọn cho các ứng dụng đường ống áp suất thấp thông thường do hiệu suất cân bằng và lợi thế về chi phí.

Q355B phù hợp cho các dự án yêu cầu cường độ cao hơn, trong khi L245 thường được sử dụng cho các ứng dụng vận chuyển đường ống yêu cầu tiêu chuẩn vật liệu cụ thể.

4. Ứng dụng không được đề xuất

Ống thép hàn xoắn ốc tường mỏng không được khuyến khích cho đường ống dẫn dầu và khí áp suất cao, hệ thống hơi nước nhiệt độ cao, cọc chịu lực nặng hoặc môi trường hóa học có tính ăn mòn cao.

Đối với những ứng dụng này, khách hàng nên chọn ống thép có định mức áp suất cao hơn, tính chất cơ học mạnh hơn hoặc khả năng chống ăn mòn chuyên dụng.

Tại sao chọn ống thép hàn xoắn ốc tường mỏng ZHONGTIAN?

1. Năng lực sản xuất ống thép chuyên nghiệp

ZHONGTIAN là nhà sản xuất và cung cấp Ống thép hàn xoắn ốc tường mỏng chuyên nghiệp tại Trung Quốc, cung cấp các giải pháp ống thép SSAW tùy chỉnh cho khách hàng quốc tế.

Với kinh nghiệm sản xuất chuyên nghiệp và quy trình sản xuất hoàn thiện, ZHONGTIAN hỗ trợ các dự án kỹ thuật khác nhau bao gồm cơ sở hạ tầng đô thị, đường ống công nghiệp và hệ thống giao thông đường thủy.

2. Giải pháp sản phẩm tùy chỉnh

ZHONGTIAN có thể cung cấp các giải pháp tùy chỉnh theo yêu cầu của dự án, bao gồm đường kính ống, độ dày thành, chiều dài, loại vật liệu và xử lý chống ăn mòn.

Tính linh hoạt này cho phép khách hàng có được các sản phẩm Ống thép SSAW tường mỏng phù hợp cho các môi trường hoạt động khác nhau.

3. Hệ thống kiểm soát chất lượng nghiêm ngặt

Từ kiểm tra nguyên liệu thô đến thử nghiệm sản phẩm cuối cùng, ZHONGTIAN áp dụng các quy trình quản lý chất lượng nghiêm ngặt trong suốt quá trình sản xuất.

Mỗi ống được sản xuất với công nghệ hàn được kiểm soát, quy trình kiểm tra và tiêu chuẩn thử nghiệm để đảm bảo chất lượng ổn định và hiệu suất đáng tin cậy.

Câu hỏi thường gặp

1. Ống thép hàn xoắn ốc tường mỏng có thể được sử dụng cho kết cấu nhà kính không?

Ống thép hàn xoắn ốc tường mỏng có thể được sử dụng cho nền nhà kính lớn hoặc các cột đỡ nơi cần hỗ trợ kết cấu có đường kính lớn hơn.

Tuy nhiên, khung nhà kính thông thường thường sử dụng ống tròn mạ kẽm hoặc ống hình bầu dục nhỏ hơn vì chúng nhẹ hơn, dễ lắp đặt hơn và tiết kiệm hơn cho việc xây dựng nhà kính tiêu chuẩn.

2. Sự khác biệt giữa ống thép SSAW tường mỏng và ống mạ kẽm là gì?

Ống thép SSAW tường mỏng được thiết kế chủ yếu để vận chuyển chất lỏng áp suất thấp đường kính lớn và các ứng dụng kết cấu nhẹ.

Ống mạ kẽm thường là ống có đường kính nhỏ hơn được sử dụng cho hệ thống nước, giàn giáo, cấu trúc nhà kính và các ứng dụng xây dựng nói chung. Hai sản phẩm phục vụ các mục đích kỹ thuật khác nhau.

3. Ống thép hàn xoắn ốc tường mỏng có dễ bị biến dạng không?

Ống thép hàn xoắn ốc tường mỏng đủ tiêu chuẩn có đủ độ cứng vòng và khả năng chống biến dạng khi được lựa chọn và lắp đặt đúng cách.

Trong điều kiện vận hành bình thường được chôn hoặc trên mặt đất, đường ống có thể duy trì hiệu suất ổn định. Tuy nhiên, nó không nên được sử dụng vượt quá phạm vi áp suất thiết kế hoặc trong môi trường tải nặng và có tính ăn mòn cao.
